يبدو تركيب كابل الطاقة على الرسم وكأنه مجموعة من الحلقات، وكل حلقة موجودة لسبب واحد.
يحمل الموصل التيار، وتتحكم الشاشة في المجال الكهربائي، ويحتفظ العازل بالجهد، ويحمي الغطاء ما يغطيه، ويقاوم الدرع المسار، ويمنع الغلاف الخارجي دخول البيئة.
لأن الطبقات تعتمد على بعضها البعض، فإن التغيير في إحداها نادراً ما يكون معزولاً، ولهذا السبب يستحق الرسم مراجعة قبل تقديم الطلب.
الموصل وشاشته
يتم ربط الموصل بفئة محددة بحيث يمكن ثنيه وإنهاؤه، ويحدد مقطعه العرضي تصنيف التيار الذي يجب أن يدعمه كل شيء آخر.
يوضع فوق الموصل حاجز شبه موصل. وتتمثل وظيفته في تنعيم المجال الكهربائي على سطح الأسلاك، حيث يتركز المجال لولا ذلك على الأسلاك الفردية.
في البنية المحمية، يتم ربط الشاشة بالموصل كهربائياً، بحيث تكون عند نفس الجهد وتزيل الفجوات الهوائية التي قد تؤدي إلى التفريغ الكهربائي.
يتكون هيكل كابل الطاقة من طبقات متعددة، وكل طبقة تعالج مشكلة محددة بدلاً من إضافة حماية عامة.
لماذا تحدد الطبقات الرقيقة الأداء؟
تتحمل الطبقتان الأقل سمكًا في بنية كابل الطاقة معظم جهد التشغيل.
- تعمل الشاشة الموصلة على إزالة تركيز المجال عند سطح السلك.
- يتم تحديد سمك العزل حسب فئة الجهد، وليس حسب تصنيف التيار.
- تفصل الشاشة العازلة بين العازل والشاشة المعدنية وتحافظ على المجال موحدًا عند الحدود الخارجية.
- تحمل الشاشة المعدنية تيارًا سعويًا وتيار عطل، وقد تم تحديد حجمها وفقًا لتحمل عطل الأرض المتوقع في النظام.
يظهر الضرر الذي يلحق بأي من هذه العناصر الأربعة على شكل تفريغ جزئي بدلاً من كونه عطلاً واضحاً.
إن قراءة طبقات المقطع العرضي للكابل بالترتيب توضح بسرعة ما إذا كان عرض الأسعار قد أجاب على شروط المسار على الورق.
طبقة تلو الأخرى

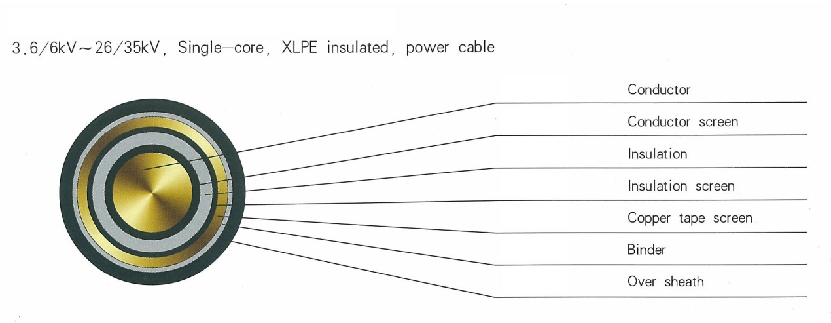

هذا هو التسلسل الذي يجب أن يكون المراجع قادراً على تتبعه في رسم تخطيطي لبنية كابل الطاقة.
| طبقة | ما يفعله | ما الذي يجب فحصه؟ |
|---|---|---|
| موصل | يحمل تيار الحمل | المادة، فئة الخيط، المقطع العرضي |
| شاشة الموصل | يُنعّم المجال عند الخيوط | التواجد، والسماكة، والترابط مع الموصل |
| العزل | يتحمل جهد النظام | المركب، السماكة، اللامركزية |
| حاجز عازل | يحافظ على تجانس المجال عند الحافة الخارجية | التواجد، التداخل، الالتصاق |
| شاشة معدنية | يحمل تيارًا سعويًا وتيار عطل | المادة، المقطع العرضي، التلامس |
| أغطية الفراش | يحمي الطبقات الموجودة أسفل الدروع | النوع، السماكة، التغطية |
| درع | يقاوم قوى الطريق | عد الأشكال أو الأسلاك أو الأشرطة |
| الغلاف الخارجي | يحفظ بعيداً عن الرطوبة والمواد الكيميائية | المركب، السماكة، سجل الاختبار |
إذا لم يتم العثور على طبقة معينة في الرسم، فاسأل عن الطبقة التي تجيب على هذا السؤال بدلاً من ذلك.
تُعتبر طبقة الموصل وطبقة العزل طبقات رقيقة تحدد ما إذا كان الكابل سيتصرف عند الجهد المقدر له.
دراسة حالة: بناء تغير بهدوء
الوضع: تمت الموافقة على مغذي جهد متوسط بناءً على ورقة بيانات تضمنت فئة الجهد وحجم الموصل والقطر الكلي. وتم إعداد الرسم بعد ذلك ببضعة أسابيع.
النتيجة: عند المراجعة، تبين أن هيكل كابل الطاقة يحتوي على مقطع عرضي للغطاء المعدني أصغر من الحمل المطلوب للعطل، وأن الطبقة العازلة فوق غطاء العزل كانت أرق من المشروع السابق الذي قارنه المشتري به.
القرار: تم إعادة تسعير أعمال البناء مع تحديد حجم الشاشة والفراش بشكل صريح، وتم تحديث قائمة مراجعة التدقيق لتتطلب جدول الطبقات مع عرض الأسعار.
النتيجة: الكابل الذي تم تسليمه كان مطابقًا لمتطلبات عطل الموقع، وتمت مقارنة الطلبات اللاحقة في نفس البرنامج على نفس جدول الطبقات بدلاً من القطر الإجمالي.
يعمل غطاء الكابلات والدروع معًا كزوج، حيث يحمي الغطاء الطبقات الموجودة أسفله من المعدن الموضوع فوقها.
ما يجب التحقق منه في الرسم
أربع عمليات فحص تكشف معظم المفاجآت في مجال البناء.
تتبع كل طبقة
ابدأ العمل من الموصل إلى الخارج وتأكد من ظهور كل طبقة مذكورة في المواصفات على الرسم.
تحقق من الشاشة
تأكد من مادة الشاشة المعدنية ومقطعها العرضي من حيث قدرة تحمل الأعطال الأرضية، وليس فقط من حيث فئة الجهد.
قارن السماكات
قارن سمك العزل والغلاف بالمعيار الذي حدده المشروع، بدلاً من مقارنته بمشروع سابق.
انظر إلى الفراش
في حال وجود دروع، تأكد من نوع الفراش الذي يحمي الطبقات الموجودة أسفلها.
أرسل رسم البناء مع الاستفسار حتى يؤكد المصنع ترتيب الطبقات بدلاً من الحجم الخارجي فقط.
كيف يظهر البناء في أدلة الاختبار
تُقرأ الاختبارات البنية، لذا يجب أن تتفق الوثيقتان.
| امتحان | ما جاء فيه | رابط البناء |
|---|---|---|
| مقاومة الموصل | المقاومة المقاسة للخيوط | مادة الموصل وفئته |
| مقاومة العزل | تسرب عبر العازل | مركب العزل وسمكه |
| خروج جزئي | سلوك المجال عند الفراغات والحواف | نعومة الشاشة والترابط |
| السماكة واللامركزية | هندسة العزل | التحكم في البثق |
يؤدي العثور على أي من هذه النتائج إلى إعادة المراجع إلى الطبقة التي أنتجتها.
حيث تتفاعل خيارات البناء
يؤدي زيادة سمك العزل للوصول إلى فئة جهد أعلى إلى تغيير قطر الكابل والسعة وطول الأسطوانة، لذلك نادرًا ما يتوقف التغيير عند سطر واحد في ورقة البيانات.
إضافة الدروع تجلب معها طبقة أساسية وتزيد من الكتلة، مما يغير من طريقة التعامل، وتباعد المسامير، وترتيب حجرة المفصل في نفس الوقت.
إن مراجعة تصميم كابل الطاقة تعني تتبع تلك التأثيرات المتتالية بدلاً من الموافقة على كل طبقة على حدة.
أخطاء شائعة في البناء
تظهر هذه الأمور بشكل متكرر في المراجعات الفنية.
- الموافقة على عملية بناء بناءً على القطر الإجمالي مع عدم التحقق من حجم الشاشة.
- بافتراض أن كابلين من نفس فئة الجهد والحجم يحملان نفس الغلاف والغطاء.
- مقارنة سمك العزل بمعيار مختلف عن المعيار المذكور في المواصفات.
- قبول ورقة بيانات تسرد المواد دون ذكر السماكات أو المقطع العرضي للشاشة المعدنية.
يتم الإجابة على كل من هذه الأسئلة من خلال نفس جدول الطبقات، بشرط أن يقوم المورد بإكماله.
تفاصيل البناء التي تستحق السؤال عنها
تحوّل هذه الحقول ورقة البيانات إلى بنية كابل طاقة قابلة للمراجعة.
| مجال | لماذا يُعد ذلك مهماً؟ | فجوة نموذجية |
|---|---|---|
| فئة الموصل ومادته | مجموعات الانحناء والإنهاء | مدرج على أنه نحاس عادي |
| ترتيب الشاشة | يحدد الجهد الكهربائي وحمل العطل | وُصفت فقط بأنها خضعت للفحص |
| سمك العزل | يؤكد المعيار المستخدم | معطاة كنطاق بدون مرجع |
| سمك الغمد ومركبه | يحدد عمر المسار | اسم المركب، تم حذف السماكة |
عندما يكون أحد الحقول مفقوداً، فإن المقارنة تعتمد على الافتراضات بدلاً من الأدلة.
استخدام الرسم خلال المشروع
بمجرد الموافقة على عملية البناء، يصبح جدول الطبقات هو المرجع للوصلات والنهايات والملحقات، لأن كل واجهة يتم تحديدها من خلال الطبقات التي يتعين إعادة بنائها.
كما يصبح مرجعاً للمراحل اللاحقة، حيث يتم تمديد نفس المسار ويحتاج شخص ما إلى معرفة الطبقات التي تم قبولها ولماذا.
إن تحديث الرسم الهندسي باستمرار يوفر عناء المراجعة الكاملة في كل مرة يتم فيها طلب أسطوانة جديدة لنفس النظام.
مدخلات طلب عروض الأسعار لمراجعة الإنشاء
تتيح هذه التفاصيل تأكيد طبقات النظام في مرحلة تقديم عروض الأسعار.
- فئة الجهد الكهربائي وترتيب تأريض النظام
- مادة الموصل، وفئة الأسلاك، والمقطع العرضي
- ترتيب الشاشة المطلوب وحجم الشاشة المعدنية
- مركب العزل والمعيار الذي يحدد سمكه
- ما إذا كانت هناك حاجة إلى الفراش والدروع، وبأي شكل
- مركب الغلاف الخارجي وسمكه
- واجب العطل الأرضي الذي يجب أن تتحمله الشاشة
- من المتوقع تسليم الرسم الهندسي ودليل الاختبار
يمكن للمراجع الفنية مثل IEC 60502 و IEC 60228 و IEC 60332 توحيد مصطلحات بناء الكابلات واختبارها. ومع ذلك، فإن مواصفات المشروع المعتمدة والقواعد المحلية المعمول بها وسلطة التصميم المؤهلة هي التي تحكم القرار النهائي للنظام.
دعم كابلات جينتشوان لمراجعة الإنشاءات لأنواع الكابلات ذات الجهد المنخفض والمتوسط والمحمية
تقوم شركة JINCHUAN Cable بتزويد عرض الأسعار بجدول طبقات وتؤكد كل جزء من أجزاء بناء كابل الطاقة وفقًا للمواصفات قبل بدء الإنتاج.
قم بمراجعة نطاق الكابلات وملف تعريف التصنيع ، ثم أرسل متطلبات البناء حتى يمكن فحص المجموعة طبقة تلو الأخرى.
اطلب جدول الطبقات مع عرض الأسعار، وستصبح مراجعة البناء مقارنة بدلاً من أن تكون تفسيراً.
