Una ruta subterránea pasa casi toda su existencia como una línea en un dibujo. Las partes que se materializan son las cámaras: los pozos por donde se tiende el cable, las cajas donde se empalma y las pequeñas estructuras que permiten acceder a un conducto sin necesidad de abrir una carretera.
Este tipo de proyectos se suelen planificar al final y se recortan primero cuando el presupuesto se ajusta. El coste de esa decisión se hace evidente años después, cuando falla una vía principal o un nuevo servicio tiene que transitar por el mismo terreno.
No tiene nada de exótico hacerlo bien. Significa decidir con antelación para qué sirve cada estructura, dimensionarla en función de las operaciones de cableado que se realizarán en su interior y dejar un legado que perdure más allá del equipo que la construyó.
Para qué sirve cada estructura de acceso subterráneo
Normalmente, en una cámara lo suficientemente grande como para trabajar con una persona dentro se realizan las uniones y se dividen los tramos largos en longitudes manejables. También es el punto desde donde se puede inspeccionar una ruta subterránea sin necesidad de excavar.
Existen cajas más pequeñas para usos más sencillos. Permiten el acceso manual para tirar o pasar cables, y su tamaño se determina en función del conducto y la operación, en lugar de la necesidad de permanecer dentro.
Las curvas y los puntos intermedios suelen tener su propia estructura, simplemente porque al girar en una esquina se necesita un lugar donde acumular el cable y cambiar de dirección de forma controlada.
La nomenclatura varía entre compañías de servicios públicos y países, al igual que las dimensiones. Lo más práctico es acordar qué debe soportar cada estructura en esta ruta específica y, posteriormente, nombrarla.

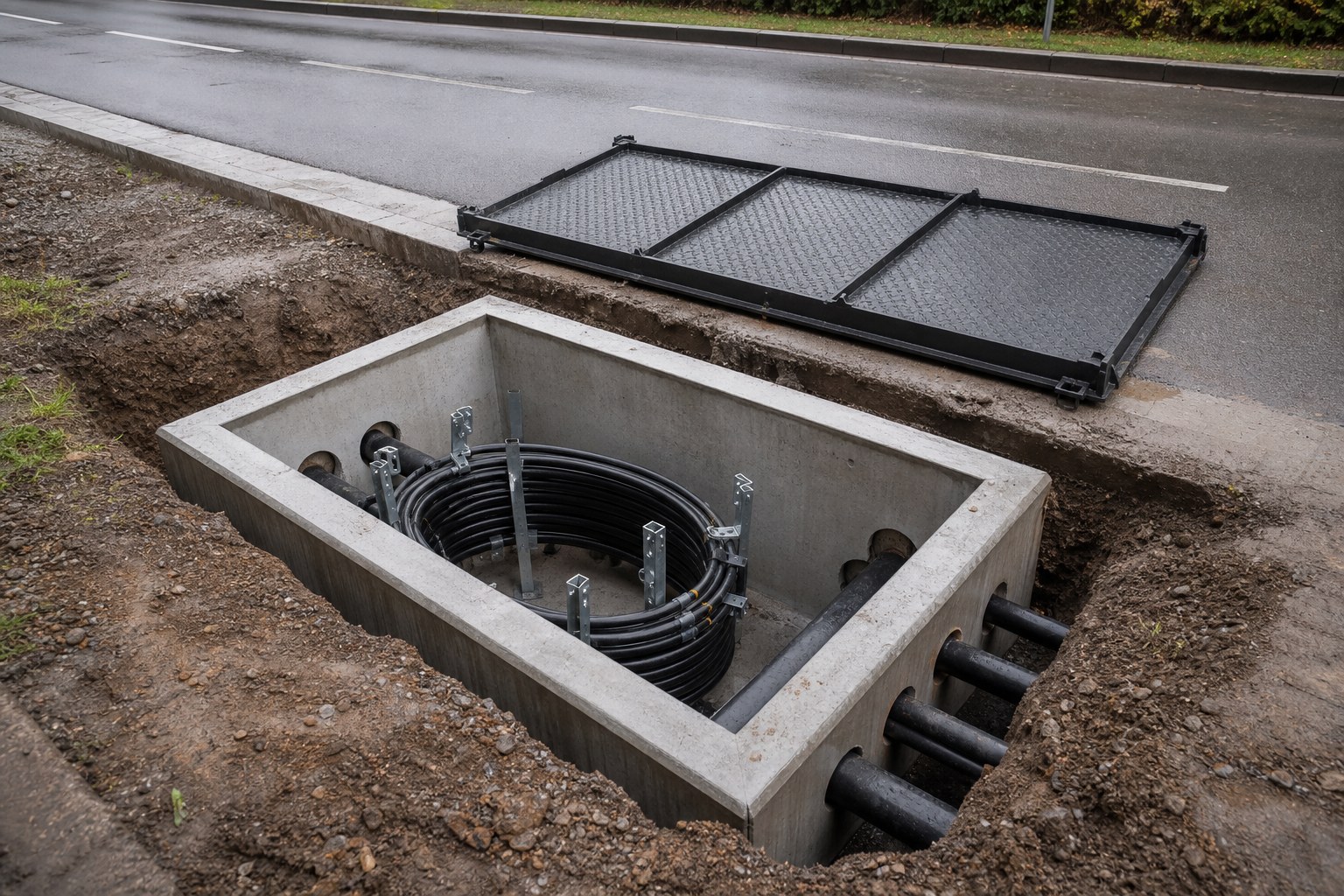

Una arqueta de cables soporta las tareas más pesadas en una ruta: empalmes, tendidos largos e inspección, generalmente con una persona trabajando en su interior.
Comparación de las tres estructuras comunes
En la práctica, las categorías se superponen, y las diferencias importantes radican en el trabajo que se espera dentro de cada una.
| Estructura | Propósito principal | ¿Qué determina su tamaño? |
|---|---|---|
| Cámara de inspección de cables | Empalme, tracción e inspección con una persona dentro | Radio de curvatura, longitud de la junta, holgura de trabajo |
| Agujero de mano | Acceso para inspección y extracción donde no se planea ningún trabajo en el interior. | Diámetro del conducto y espacio para pasar el cable manualmente |
| pozo de extracción | Tirar en una curva o cambio de dirección | Número de servicios que lo comparten y acceso mediante rodillos |
Las dimensiones finales corresponden a la especificación aprobada, que varía según el propietario de la red y la jurisdicción.
La distinción entre una arqueta y un pozo de registro es práctica más que formal, y se refleja en el espacio que necesita el cable a su alrededor.
Lo que ofrece una alcantarilla para cables funcional
Cinco requisitos determinan si una estructura es utilizable cinco años después de su entrega.
Espacio para doblar el cable
El espacio interior debe permitir que el cable siga su radio de curvatura mínimo mientras haya personas y equipos en su interior.
Un suelo que drena
Una pendiente hacia un sumidero, o una conexión a un sistema de drenaje, mantiene el agua alejada de las juntas y de cualquier persona que trabaje en el pozo.
Paredes que no dañan el revestimiento
Es importante que las superficies internas sean lisas o revestidas siempre que se tire de un cable a través de una esquina bajo tensión.
Soportes para cables que se mantienen en su lugar
Los soportes, las abrazaderas o los bastidores mantienen el cable alejado del suelo y lo sujetan mientras se realizan los trabajos de empalme.
Una cubierta que se ajusta al lugar.
Las situaciones de tránsito peatonal, en calzada y de uso intensivo requieren diferentes clases de carga, bastidores y sistemas de transporte.
La clase de carga, el tipo de cubierta y la base del armazón determinan si la estructura resiste el tráfico, y los tres aspectos son económicos de asentar antes de la excavación.
Dimensionamiento de una arqueta de cable alrededor del punto de tracción
Generalmente, una cámara se representa como un rectángulo con una dimensión en cada lado. Estas dimensiones provienen del cable, y al principio solo importan dos cosas: la flexibilidad del cable y la cantidad que debe extenderse antes de comenzar el tendido.

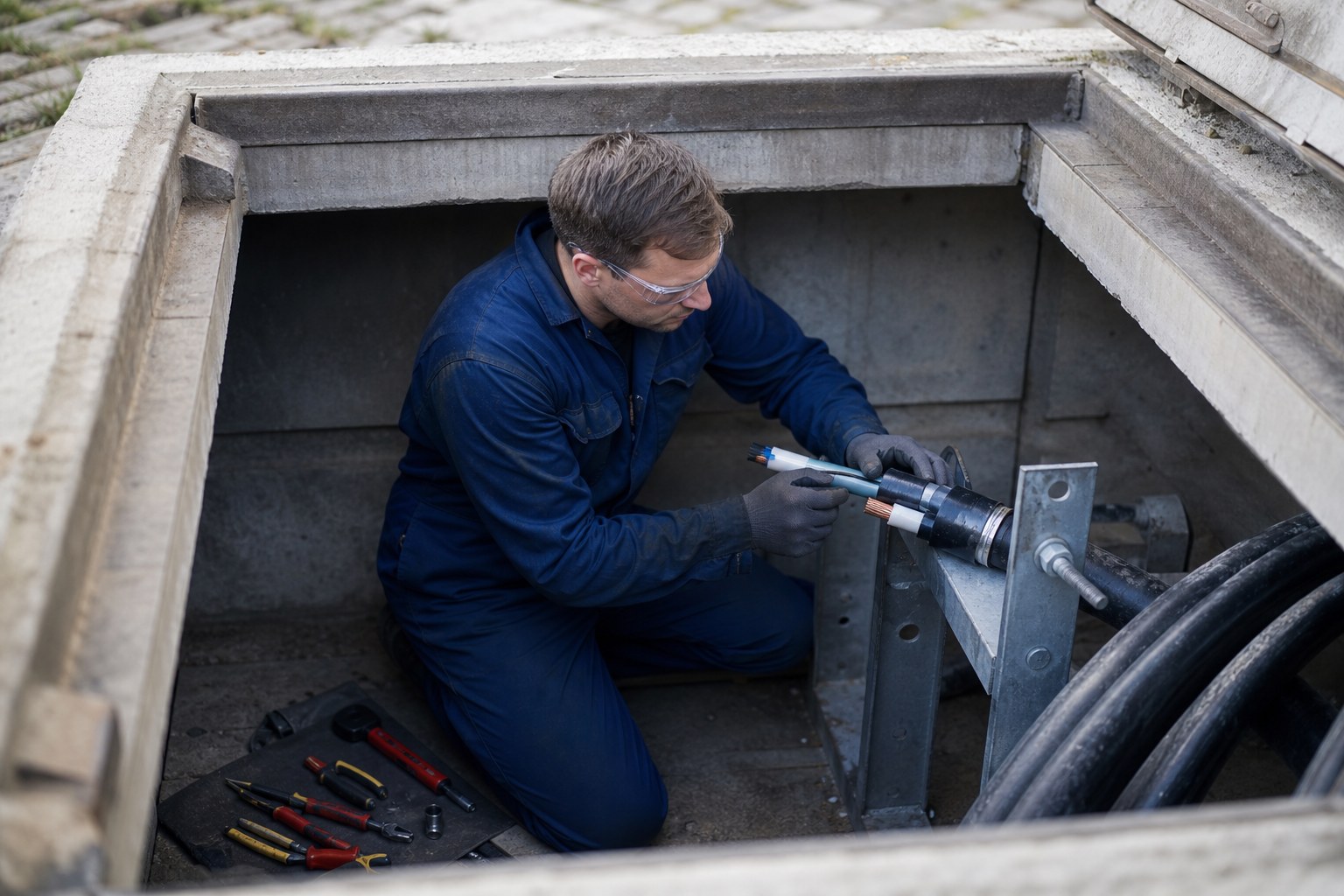

Cuando un cable entra por un conducto y sale por otro, la geometría dentro de la cámara determina la carga lateral sobre la cubierta. Un espacio que parece amplio en un plano puede generar un cambio brusco de dirección una vez que se marcan las posiciones de los conductos en obra.
Las uniones añaden su propia longitud. Una unión recta, una derivación en T o una transición entre dos tipos de cable requieren una huella definida, además de espacio libre para las herramientas y las personas que las utilizan, y un lugar donde descansar los extremos del cable mientras se realiza el trabajo.
Lo lógico es fijar primero el cable, luego el método de empalme y, solo entonces, diseñar la cámara a su alrededor. Invertir ese orden da como resultado una cámara que, si bien cumple con los requisitos técnicos, resulta problemática en la práctica.
El drenaje de las cámaras es la causa más común de mantenimiento evitable, ya que el agua estancada acorta la vida útil de casi todo lo que hay en su interior.
Consideraciones sobre la carga y la cubierta
La ubicación de la estructura determina lo que debe soportar, y esa decisión corresponde al diseño civil, no al proveedor de cables.
| Ubicación | Situación de carga típica | Lo que impulsa |
|---|---|---|
| Sendero o arcén | Tráfico peatonal ocasional o de mantenimiento ligero | Clase de cobertura moderada con estructura estable |
| Calzada o patio | Carga habitual de vehículos, incluyendo ejes pesados. | Clase de cobertura más pesada, borde de hormigón, lecho de marco más profundo |
| Dentro de una planta | Movimientos de carretillas elevadoras y maquinaria móvil | Clase de cobertura acordada con el sitio, más protección contra impactos |
Elegir una portada por costumbre en lugar de por el tráfico que hay encima es un fallo recurrente y totalmente evitable.
Una alcantarilla para cables que esté debidamente documentada puede ser localizada, abierta y utilizada incluso por alguien que nunca haya recorrido esa ruta antes.
Una bahía conjunta que se llenó de limo
Situación: Una ruta de distribución cruzaba una zona ajardinada que drenaba hacia la nueva cámara. La cámara se construyó con las dimensiones correctas y se terminó con esmero, y la superficie que la cubre se restauró para que coincidiera con el pavimento circundante.
Hallazgo: En dos temporadas, el pozo acumuló una capa de limo lo suficientemente profunda como para enterrar los soportes del cable. El agua superficial se había estado filtrando a través de los asientos de la cubierta, y la pequeña cascada prevista dentro de la cámara se perdió durante la construcción.
Decisión: Se limpió la cámara, se reconstruyó el suelo con la pendiente adecuada y se volvió a colocar y sellar el marco de la tapa. Se añadieron fotografías del suelo terminado al registro de ruta para que la pendiente pudiera comprobarse en la siguiente inspección.
Resultado: La cámara se ha mantenido seca desde entonces. El cambio supuso un día de trabajo durante la fase de construcción y habría costado una junta de cable si hubiera pasado desapercibido durante otro año.
Opciones de drenaje y gestión del agua
El agua es el enemigo de toda cámara subterránea, y las opciones son sencillas incluso si el lugar no lo es.
- Una caída hacia un sumidero, con una bomba o un pozo de absorción dependiendo del nivel freático.
- Un suelo sellado donde el drenaje es imposible, asumiendo que el agua se eliminará manualmente.
- Cubiertas y marcos correctamente instalados que impiden la entrada de agua de la superficie en lugar de canalizarla.

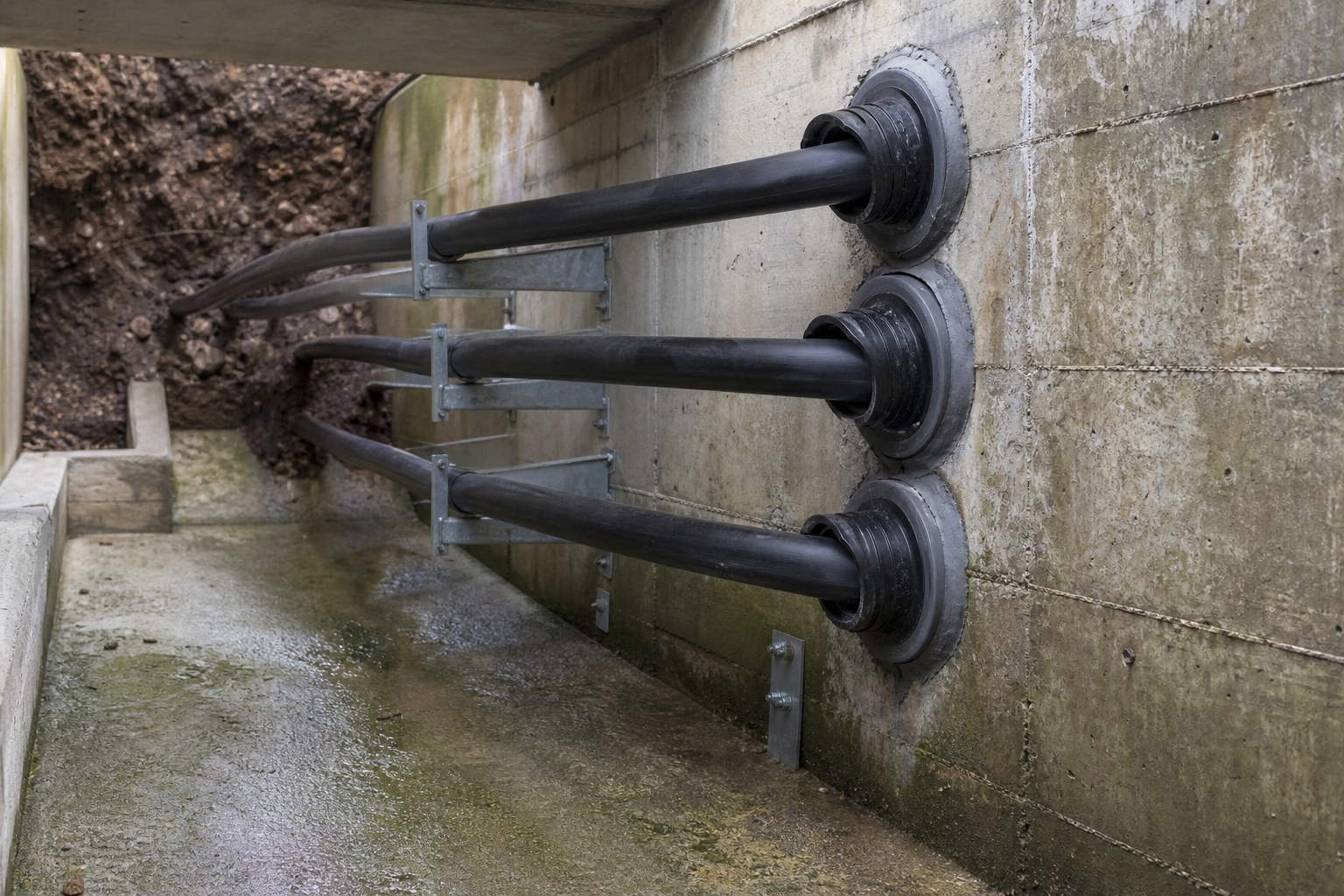

- Las entradas de los conductos se sellan alrededor del cable después de la instalación, para que el propio recorrido no se convierta en un desagüe.
- En el momento de la entrega, se comprobará que la caída persiste una vez instalados el marco y la cubierta.
La mayoría de estos elementos cuestan muy poco durante la fase de construcción y se vuelven costosos una vez que se ha restaurado la superficie superior.
Registros que conviene conservar para las alcantarillas de cables
Cuatro elementos transforman una estructura oculta en algo con lo que el próximo equipo pueda trabajar.
Posición y profundidad
Coordenadas o un desplazamiento medido desde un elemento permanente, más la profundidad de la cubierta sobre los conductos que entran en la cámara.
Construcción y revestimiento
Material, dimensiones internas y profundidad de instalación, registrados antes del relleno en lugar de reconstruidos de memoria.
¿Qué hay dentro?
Identificación de los cables, tipos de empalmes, posiciones de los soportes y cualquier conducto o cuerda de tracción sobrante que se haya dejado para uso futuro.
Fotografías antes del relleno.
Las imágenes de los conductos de entrada, el desnivel del suelo y la cámara terminada son el registro más económico que puede conservar un proyecto.
Acceso, espacios confinados y visita a la alcantarilla de cables
El acceso a una cámara es público, y ese simple hecho conlleva una serie de obligaciones que no tienen nada que ver con el cableado. Las medidas de acceso, las pruebas atmosféricas y los planes de rescate forman parte del sistema de trabajo seguro de la instalación.
El diseño del cable permite que las visitas sean más cortas y menos frecuentes. Un cable que se mantiene alejado del agua estancada, está etiquetado en el punto de entrada y se instala de forma que no obstruya la escalera, se inspecciona según lo programado.
Los puntos de acceso también deben ser adecuados para el equipo que llegará. Un foso que no permita el acceso de una furgoneta de empalme o que no tenga espacio para extender un tambor, convierte una actividad rutinaria en un proyecto aparte.
Preguntas antes de que comience la excavación
Cinco respuestas definen la mayor parte del diseño antes de que nadie comience la construcción.
- ¿Qué trabajos se realizarán dentro de esta estructura y qué espacio libre se necesita para realizarlos?
- ¿Qué tamaños de cable, tipos de empalmes y límites de curvatura pasarán por él a lo largo de la vida útil de la ruta?
- ¿Qué carga soportará la superficie que se encuentra encima y qué clase de revestimiento se deriva de ello?
- ¿Adónde irá el agua y qué sucederá en el mes más lluvioso del año?
- ¿Qué documento se entregará y quién es el responsable de elaborarlo?
Una ruta que ofrezca respuestas claras a estas preguntas es aquella que se puede mantener sin conjeturas.
Detalles de la solicitud de cotización para cámaras y fosos de extracción
Estos detalles permiten que la cámara, los conductos y el cable se consideren como una única instalación enterrada.
- el plano de la ruta con las posiciones de las cámaras marcadas
- Tipos de cables, tamaños y radio de curvatura mínimo en cada estructura.
- método de unión y la huella que necesita cada unión
- Tamaños, cantidades y posiciones de entrada de los conductos en cada pared.
- situación de carga sobre la estructura y la clase de recubrimiento requerida
- disposición del drenaje y nivel freático previsto
- sistema de soporte o estantería dentro de la cámara
- el formato de registro que el propietario espera en el momento de la entrega
Las normas técnicas como IEC 60502 , IEC 60228 e IEC 60332 permiten unificar la terminología de construcción y ensayo de cables. La especificación del proyecto aprobada, la normativa local aplicable y la autoridad de diseño cualificada siguen rigiendo la decisión final sobre el sistema.
Soporte de cables JINCHUAN para rutas de cables enterrados y cámaras de empalme
JINCHUAN Cable suministra conductores y cables aislados cuyas características de curvatura, masa y diámetro se utilizan directamente para dimensionar las cámaras, y puede confirmar lo que cada construcción necesita a partir del trazado.
Revise la gama de cables y el perfil de fabricación , y luego comparta el plano de la ruta para que las estructuras enterradas puedan planificarse en función del cable que se va a suministrar.
Instale el cable, la junta y la cámara juntos, antes de presupuestar la excavación, porque el momento más económico para modificar una estructura enterrada es antes de que exista.
Preguntas frecuentes
¿Cuál es la diferencia entre una alcantarilla de cable y una caja de registro?
Una alcantarilla es lo suficientemente grande como para que alguien entre y trabaje en ella, mientras que una caja de registro proporciona acceso para tirar o inspeccionar sin necesidad de entrar.
¿Por qué son necesarios los pozos de extracción en las curvas?
Proporcionan al cable un lugar donde acumularse y redirigirse, lo que mantiene las cargas laterales sobre la funda dentro de los límites establecidos para la tracción.
¿Qué profundidad debe tener una cámara?
La profundidad depende de los niveles de los conductos, de la cubierta necesaria sobre ellos y de la altura de trabajo requerida en el interior, por lo que se trata de un resultado de diseño y no de una cifra estándar.
¿Siempre es necesario el drenaje?
No siempre, pero el agua tiene que ir a alguna parte. Cuando el drenaje es imposible, el diseño debe contemplar la retirada manual y mantener el cable alejado del suelo.
¿Qué tipo de cubierta se debe utilizar?
La que mejor se adapte al tráfico que circula por encima. Las aceras, las calzadas y las zonas industriales requieren diferentes clases de carga y disposiciones de las plataformas de carga.
¿Deben sellarse los conductos alrededor del cable?
Sí. El sellado impide que el conducto actúe como desagüe hacia la cámara y evita que el lodo y el agua subterránea entren en el recorrido.
¿Qué causa los daños en la cubierta del cable dentro de las cámaras?
Las esquinas afiladas, las entradas a la pared sin protección y los cables que se tensan con fuerza contra un soporte son las causas habituales, y todas ellas se pueden evitar en la fase de construcción.
¿Con qué frecuencia se debe inspeccionar una alcantarilla de cables?
El intervalo lo establece el propietario de la red y, por lo general, depende de la accesibilidad de la estructura y del estado en que se dejó.
¿Se pueden incluir conductos de repuesto?
Muchos propietarios los incluyen para servicios futuros, y el registro debe indicar claramente qué quedó, dónde termina y cómo se identifica.
