Una línea de producción se detiene sin previo aviso, el operario informa de un parpadeo y se solicita al equipo eléctrico que localice el problema. El cable suele ser el primer componente que se sospecha y, a menudo, el último que resulta ser el responsable.
Lo que probablemente ocurrió fue una caída en la tensión de alimentación que duró unos pocos ciclos. Los equipos con controles sensibles pueden fallar durante ese lapso, incluso si no hay ningún otro problema.
Encontrar la causa implica separar la función del sistema de cableado de la del resto de la instalación, y esa separación depende de las mediciones tomadas en el momento adecuado.
La caída de tensión es un fenómeno del sistema, no solo un problema de cable.
El suministro eléctrico que alimenta una planta es compartido. Un motor de gran potencia que arranca en otro punto de la misma red consume una corriente que reduce la tensión en todos los circuitos conectados cerca de él, incluidos aquellos que no tienen nada que ver con ese motor.
Lo mismo ocurre si se produce un fallo en otra parte del sistema. Hasta que la protección lo solucione, la tensión en una amplia zona disminuye, y es esa disminución la que afecta a los equipos de control.
Por eso, una caída de tensión se describe por su profundidad y su duración, en lugar de por un solo valor numérico. Dos eventos con la misma profundidad pueden tener consecuencias muy diferentes según su duración.
Por lo tanto, el punto de partida útil no es el cronograma del cable, sino el registro del evento: cuándo ocurrió, a qué profundidad llegó y cuánto duró.
Una caída de tensión es una breve reducción en la tensión de alimentación, y su duración se mide en ciclos en lugar de segundos.
Qué puede y qué no puede influir la elección del cable.
Parte del comportamiento se debe al cable, y la mayor parte no.
| Efecto | Influenciado por la selección de cables | Dominado por otros factores |
|---|---|---|
| Caída de tensión en estado estacionario | Sí, a través del tamaño del conductor y la longitud de la ruta. | Corriente de carga y tensión de alimentación |
| Caída de tensión durante una falla remota | Muy poco | Nivel de falla en el punto de acoplamiento común |
| Caída de tensión causada por el arranque de un motor grande | En parte, en el alimentador de ese motor. | Método de arranque del motor e impedancia aguas arriba |
| Sensibilidad de los equipos de control | No | Diseño del equipo y su propia capacidad de paso |
Un cable puede empeorar una situación marginal y rara vez hace desaparecer un problema del sistema.
Los problemas de calidad de la energía son sucesos comunes, por lo que un solo circuito rara vez los explica por sí solo.
Cómo se manifiesta una caída de tensión en el lugar.
La información suele llegar de segunda mano, en el lenguaje de la producción más que en el de la calidad de la energía.
- Un disco duro se desconectó por bajo voltaje mientras el proceso en sí se ejecutaba con normalidad.
- Los contactores se desconectan y se reinician, perdiéndose la secuencia en lugar de la alimentación eléctrica.
- Las luces se atenúan brevemente al mismo tiempo que arranca un motor de gran potencia.
- El reinicio del equipo de control se manifiesta como una pérdida de configuración en lugar de un problema de suministro evidente.
- Varios circuitos no relacionados entre sí reportan perturbaciones al mismo tiempo, lo que apunta a una causa común.
Registrar el patrón a través de los circuitos es lo que convierte una serie de quejas en un evento diagnosticable.
El arranque del motor es la causa más común de una caída de tensión dentro de una planta, porque la corriente de arranque es varias veces mayor que la corriente de funcionamiento.

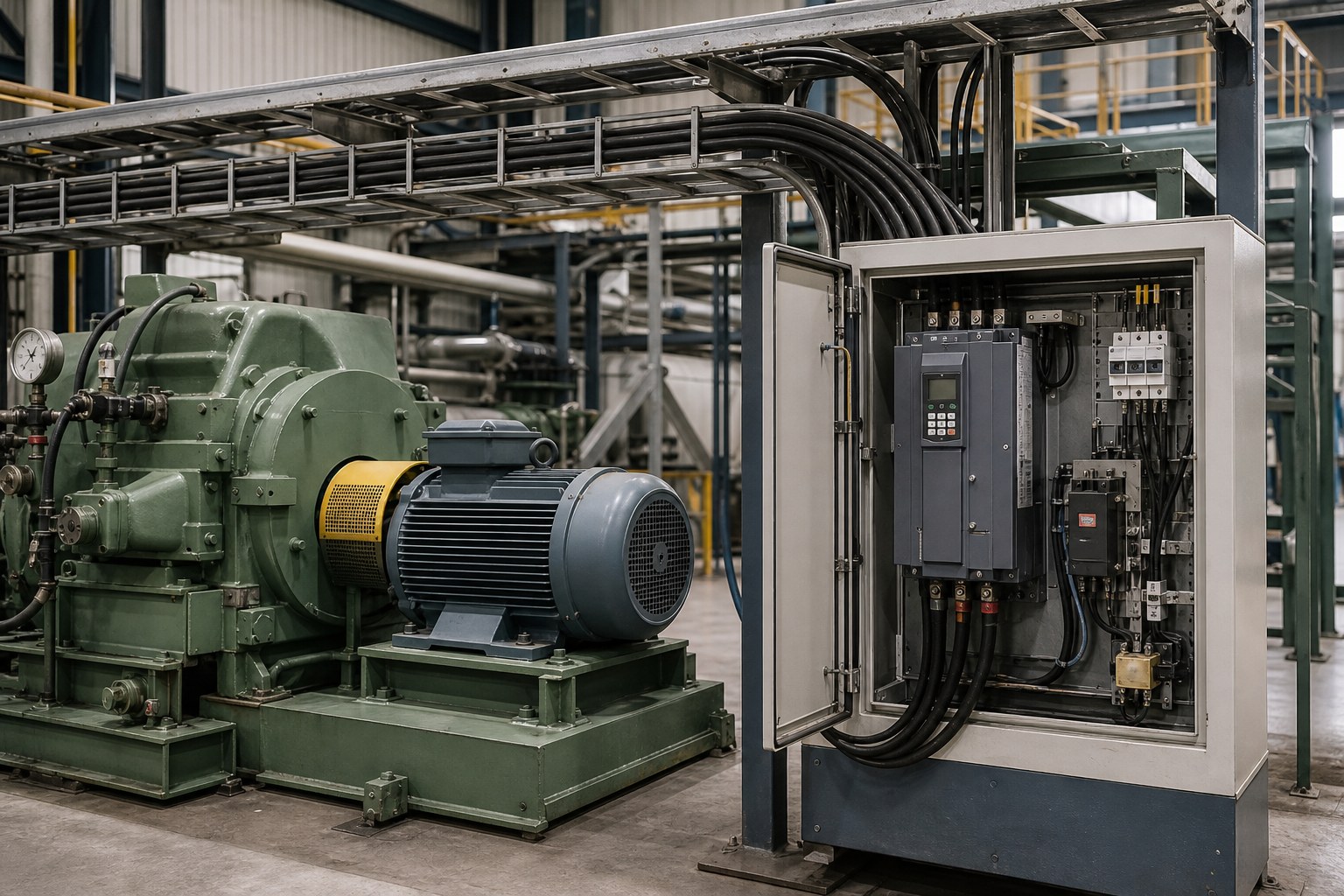

Arranque del motor y el alimentador que lo alimenta
Un motor que arranca directamente conectándolo a la red eléctrica consume un múltiplo de su corriente de funcionamiento. Con una fuente de alimentación potente, esto produce una caída de tensión moderada; con una fuente débil, produce una caída que afecta a otros equipos de la planta.
El cable de alimentación de ese motor también influye. Un cable de alimentación demasiado largo o de calibre insuficiente añade su propia caída de tensión a la caída que se produce aguas arriba, y el terminal del motor recibe la suma de ambas.
Por eso, a veces la solución implica el cable, pero solo el cable entre el arrancador y el motor. Cambiar un alimentador en otro punto no modificará la caída de tensión que experimenta el equipo de control en un circuito diferente.
Cuando el problema radica en el rendimiento de arranque, los métodos que reducen la corriente de arranque suelen ofrecer mejores resultados que un simple cambio en el calibre del conductor.
La caída de tensión es un efecto de estado estacionario, mientras que la bajada de tensión es un efecto transitorio; confundir ambos conceptos lleva a una conclusión errónea.
Mide antes de reemplazar nada.
Cinco pasos para convertir una queja en prueba.

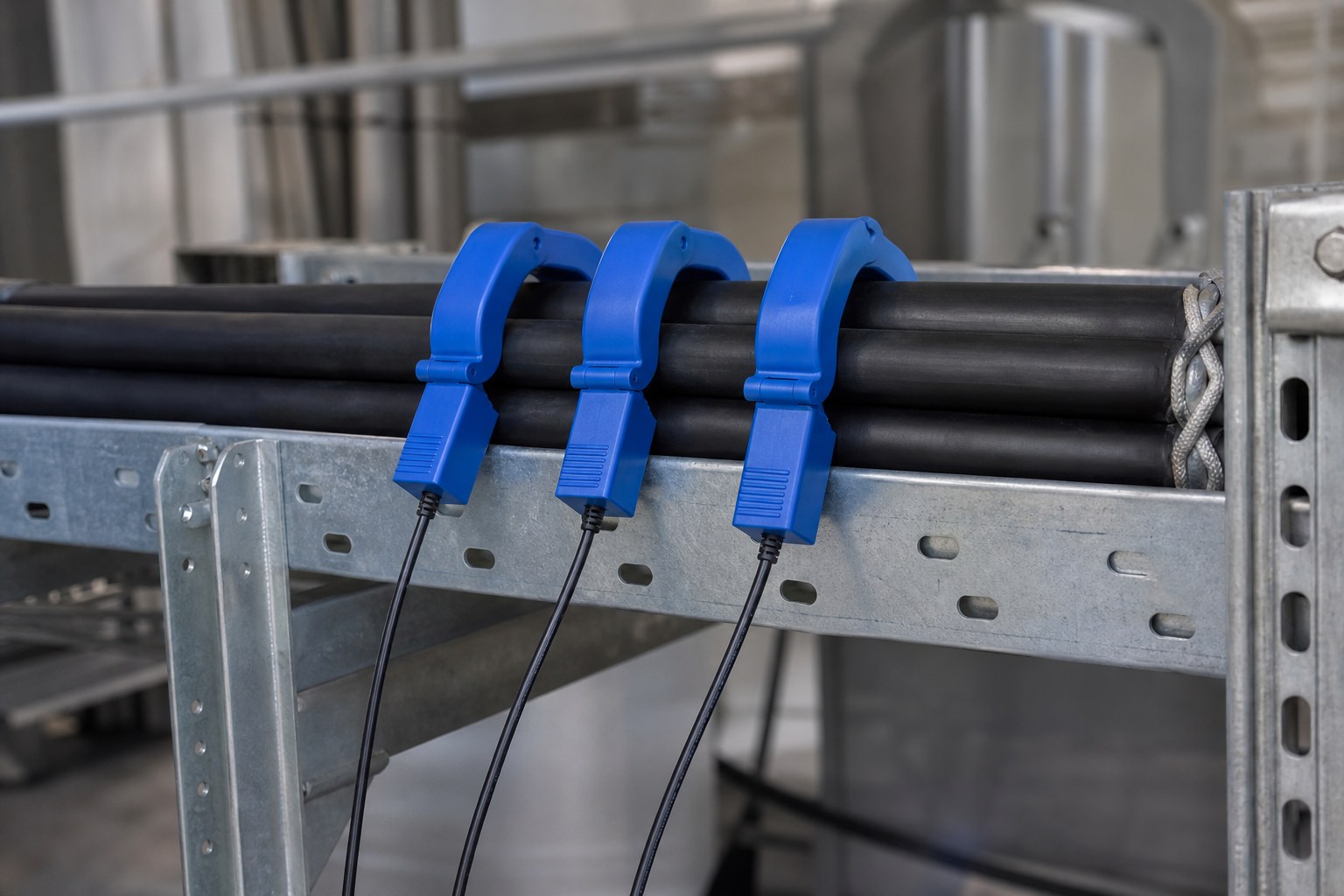

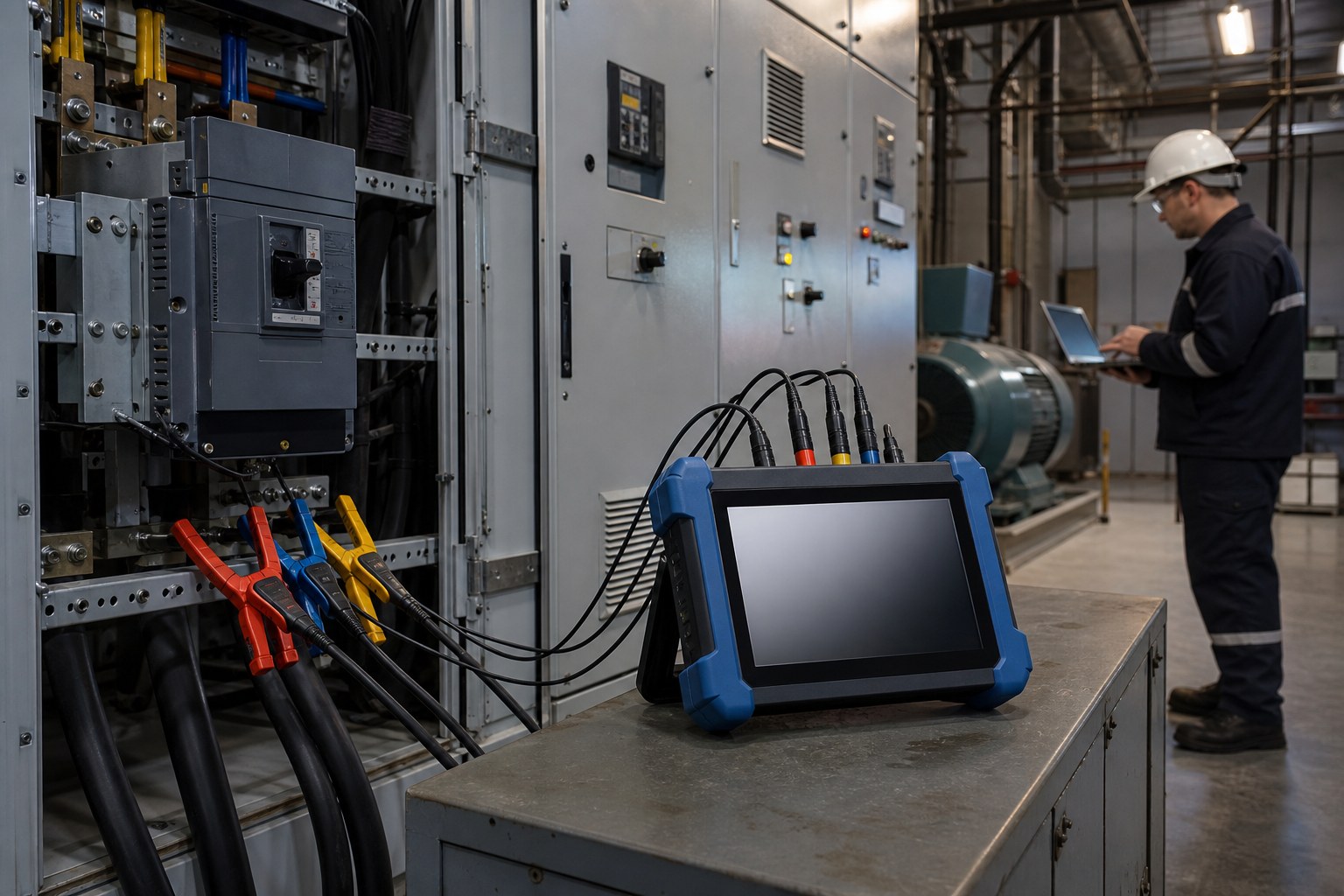

Instrumentar el suministro, no solo la carga.
La grabación en el punto de acoplamiento común muestra si la caída de tensión proviene del exterior o se genera dentro de la planta.
Captura todo el evento
Profundidad y duración combinadas, con una marca de tiempo que se puede cotejar con los registros de procesos y los registros de conmutación.
Graba varias ubicaciones a la vez.
Dos instrumentos en circuitos diferentes distinguen un evento compartido de uno local.
Observa lo que comenzó en ese momento.
En un emplazamiento industrial, los arranques de motores de gran potencia, la conmutación de condensadores y las transferencias de suministro son los desencadenantes habituales.
Mantén los registros
Un patrón que se repite a lo largo de las semanas permite identificar un desencadenante recurrente con mucha más fiabilidad que una sola captura.
El nivel de falla describe la rigidez del suministro, y un suministro débil convierte la misma perturbación en una caída más profunda.
Una línea de impresión que se detenía dos veces por semana.
Situación: Una línea de impresión fallaba de forma irregular, aproximadamente dos veces por semana y siempre sin ninguna indicación de avería que señalara a algún lugar útil. La línea se alimentaba desde un panel que también suministraba energía a un compresor grande.
Hallazgo: El monitoreo en dos puntos mostró que la tensión de alimentación disminuía cada vez que se encendía el compresor, y que la disminución en la línea de impresión era mayor que la disminución en la placa. El cable de alimentación de la línea era largo y se compartía con otras cargas a lo largo de su recorrido.
Decisión: Se modificó el método de arranque del compresor para que ya no arrancara directamente en la línea, y se separó la disposición del alimentador a la línea de impresión para que ya no compartiera ruta con las cargas de motor más grandes.
Resultado: Los viajes irregulares cesaron y la línea funcionó durante una semana completa de producción sin paradas inexplicables. El cable en sí nunca tuvo la culpa; el problema radicaba en la instalación que lo rodeaba.
Registros de monitoreo que vale la pena conservar
Una breve lista de campos hace que un registro de calidad de energía sea útil meses después.
| Registro | Por qué se conserva | Detalle práctico |
|---|---|---|
| Profundidad y duración | Distingue una pequeña depresión de una que amenaza el equipo. | Almacenado por evento con un umbral de tolerancia. |
| Marca de tiempo | Permite la comparación con los registros de procesos y de conmutación. | Sincronizado entre instrumentos |
| Ubicación | Muestra hasta dónde se propagó la perturbación. | Registrado para cada punto de medición |
| Cargas conectadas | Explica qué cambió entre los eventos. | Se toma nota cada vez que se añade o se retira una carga grande. |
Los registros que no son comparables entre instrumentos rara vez resuelven algo.
Tamaño del conductor, longitud y caída de tensión cotidiana
La caída de tensión es la parte menos atractiva del tema, y es precisamente la que controla el cable. Un cable largo con un conductor delgado pierde tensión de forma constante, y esta pérdida aumenta con la carga.
Existen límites de diseño para la caída de tensión con el fin de que los equipos en el extremo opuesto reciban una tensión con la que puedan funcionar. Cuando la tensión medida en un terminal del motor ya está cerca del límite, es mucho más probable que una caída ocasional provoque que el equipo sobrepase dicho límite.
Corregir un problema de caída de tensión es sencillo: se puede usar un conductor de mayor calibre, acortar el recorrido del cable o acercar la carga a la fuente de alimentación. Cada opción tiene un coste, y los registros indican cuál es la más adecuada para cada situación.
Lo que un proveedor puede confirmar razonablemente
Un fabricante de cables puede responder algunas preguntas con precisión y debería rechazar las demás.
- Resistencia del conductor y la consiguiente caída de tensión para una corriente y longitud determinadas.
- Capacidad para soportar cortocircuitos durante una corriente de falla y duración determinadas.
- Detalles constructivos como el aislamiento, las rejillas de protección y los materiales de revestimiento.
- Si un método de instalación propuesto coincide con los supuestos en los que se basa una calificación.
- El punto en el que la cuestión se convierte en un estudio de sistemas en lugar de una cuestión de cable.
Un proveedor que responde con sinceridad a la última pregunta es más útil que uno que adivina las cuatro primeras.
Cómo convertir las notas sobre la caída de tensión en un resumen del cableado
Cuando finaliza una investigación sobre la calidad de la energía, el resultado suele ser una serie de cambios: un método de arranque, una configuración de protección, una carga reubicada o, en ocasiones, un cable diferente.
Si el cable forma parte de la solución, el informe debe incluir la corriente medida, la longitud del recorrido, la temperatura ambiente de diseño y el nivel de fallo en el punto de conexión, en lugar de una instrucción general para realizar una actualización.
Redactada de esa manera, la solicitud puede compararse con un estándar y con datos de prueba. Redactada de forma imprecisa, invita a presentar diversas ofertas que no pueden compararse entre sí.
Detalles de la solicitud de cotización para un cambio de cable impulsado por la calidad de la energía.
Estos detalles permiten contrastar una propuesta de cableado con las condiciones medidas, en lugar de basarse en una impresión de las mismas.
- El registro del evento medido, con profundidad, duración y marca de tiempo.
- Ubicación de los instrumentos de medición y lo que registraba cada uno.
- tensión de diseño y la caída aceptable en el extremo más alejado de la ruta
- Longitud de la ruta tal como está instalada, incluyendo la sección que será reemplazada.
- Nivel de falla y tiempo de eliminación de la protección en el punto de conexión.
- carga conectada, incluyendo el motor más grande y su método de arranque.
- método de instalación y temperatura ambiente de diseño a lo largo de la ruta
- registros que el propietario desea conservar una vez realizado el cambio
Las normas técnicas como IEC 60502 , IEC 60228 e IEC 60332 permiten unificar la terminología de construcción y ensayo de cables. La especificación del proyecto aprobada, la normativa local aplicable y la autoridad de diseño cualificada siguen rigiendo la decisión final sobre el sistema.
Soporte de cables JINCHUAN para investigaciones de calidad de energía y circuitos de motores.
JINCHUAN Cable puede confirmar la resistencia del conductor, la caída de tensión y la resistencia a cortocircuitos del cable propuesto, y puede indicar las suposiciones de instalación que respaldan cada cifra.
Revise el rango de cables y el perfil de fabricación , luego envíe el registro de mediciones para que la solicitud se base en datos y no en un síntoma.
Antes de cambiar el cable, compruebe la alimentación, ya que una caída de tensión que se origine en otro lugar seguirá al nuevo alimentador con la misma facilidad que seguía al anterior.
Preguntas frecuentes
¿Qué es una caída de tensión?
Una breve reducción en la tensión de alimentación, que suele durar desde unos pocos ciclos hasta un segundo, causada por una falla o por una carga grande, como el arranque de un motor.
¿En qué se diferencia de la caída de tensión?
La caída de tensión es una pérdida constante a lo largo de un circuito que transporta carga, mientras que una bajada de tensión es un evento transitorio que afecta a la propia fuente de alimentación.
¿Puede un cable provocar una caída de tensión?
Un cable puede aumentar la profundidad de una caída de tensión en su propio circuito, pero no puede causar una caída que afecte a otros circuitos conectados a la misma fuente de alimentación.
¿Por qué se producen los accidentes de tráfico durante un hundimiento del terreno?
Sus sistemas electrónicos de control tienen una tolerancia limitada a la subtensión, y una caída que dure unos pocos ciclos es suficiente para alcanzarla.
¿Qué información permite identificar la causa?
Profundidad, duración, fecha y hora y ubicación. La comparación de varios puntos de medición permite determinar si el evento se produjo fuera o dentro de la planta.
¿Un conductor de mayor diámetro soluciona el problema?
Reduce la caída de tensión en estado estacionario y mejora la posición en el extremo remoto, sin alterar el nivel de fallo de la fuente de alimentación.
¿Qué es el nivel de falla?
Una medida de cuánta corriente puede suministrar la fuente de alimentación en caso de fallo, lo que indica la rigidez de la misma y la magnitud de la caída de tensión.
¿Debería considerarse la conmutación de condensadores?
Sí. La conmutación de equipos reactivos produce transitorios, y conviene comparar esos eventos con las marcas de tiempo de las perturbaciones.
¿Cuánto tiempo debe durar el monitoreo?
Tiempo suficiente para abarcar varios eventos, lo que suele significar semanas en lugar de horas.
