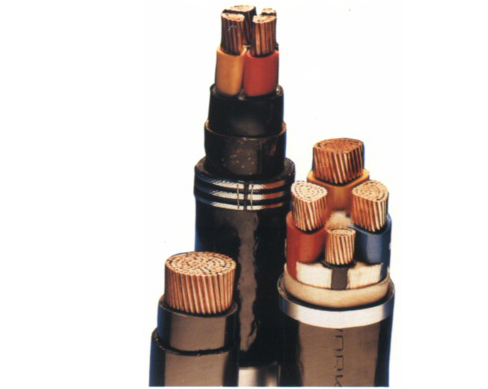

ケーブルドラムは、多くの現場で重機として扱われることなく取り扱われる最大の物品です。ケーブルドラムの取り扱い計画は、トラックが到着するずっと前から開始され、アクセス、地面の状態、吊り上げポイント、ケーブルの方向などを容易に変更できる段階から始まります。

急いで配達した場合の結果は、理論的なものではなく、実際的なものだ。例えば、ドラム缶が配達ルートの間違った場所に置き去りにされたり、スタンドがケーブルに当たって回転したり、本来負荷を支えるように設計されていない車軸が使われたり、誰も記録しないまま曲がり角ができたりする。

このガイドでは、納品と支払いまでの手順を説明します。調査、現場チームが必要とするデータ、取り扱いに関する決定、そして運送業者から設置チームへの責任の移転について解説します。

配送決定はトラック到着の数週間前から始まる

ほとんどの取り扱い上の問題は、ドラムをどこに設置するかという初期段階の決定によって生じます。この決定によって、アクセス経路、吊り上げ計画、繰り出し方向、そしてドラムからケーブルを取り出した後にどれだけのケーブルを移動させる必要があるかが決まります。

最終設置場所を確保し、地盤状況を確認し、吊り上げ機器を事前に予約する現場であれば、通常1時間で搬入作業を完了できます。しかし、これらのことを何も行わない現場では、1日かかることもあり、問題解決の過程でケーブルを損傷してしまう可能性もあります。

実用的なケーブルドラムの取り扱い計画には、受領機関、経路、設置位置、吊り上げ方法、およびケーブルの引き渡し時にドラムを制御する担当者が明記されている。

ケーブルドラムの取り扱い計画では、輸送を手配する前に、設置位置、引き出し面、および吊り上げ方法を確定しておく必要があります。

ゲートから待機位置までの経路を確認する

ドラム缶は、積み込み後ではなく、積み込み前に所定の位置まで移動させてください。

アクセスを測定する

ゲートの幅、旋回半径、架線、パイプ橋、および運搬車両が通過しなければならない低い構造物を確認してください。

地面を確認する

排水路や最近埋め戻された箇所を含め、経路全体および設置位置における支持力を確認してください。

位置を確認する

ドラムを設置する場所、どちらの面から採掘が行われるか、そして牽引装置を設置する場所をマークしてください。

権限者の名前を挙げてください

誰が荷物を受け取ったか、誰がエレベーターを操作したか、誰が状態報告書に署名したかを記録してください。

ケーブルドラムの取り扱い計画は、梱包リストにしか記載されていない数値に基づいて行われるため、ドラムの重量と寸法を早めに確認してください。

サイトチームが実際に必要とするドラムデータ

交通機関を予約する前に、これらの数字を確認してください。

数字が1つでも欠けていると、現場で1時間待たされることになるので、配達が確定する前に1枚の用紙にまとめて集めておきましょう。

アクセスルートが変更された場合、ケーブルドラムの取り扱い計画もそれに合わせて変更し、現場の作業員に再配布する必要がある。

クレーンは間違った日に予約されていた

状況：数トンもの重さのドラム缶が平床トラックで到着したが、クレーンは翌朝の予約で埋まっていた。運送業者は、予定通りに配達するために、ドラム缶を短いスロープから転がして運ぶことを提案した。

調査結果：傾斜路は短く、雨上がりで地面は柔らかく、ドラムを転がすとケーブル自体の重量が外側の層にかかってしまう。ドラムを転がすための手順書や、動き出したドラムを止めるための計画書は存在しない。

決定：受領機関はロールの受け取りを拒否し、ドラムをトレーラーに載せたまま、予約された時間枠内で管理されたリフトを手配し、遅延を記録します。

結果：ケーブルは損傷なくスタンドに届き、納品書には話し合われただけの取り扱い方法ではなく、実際に使用された取り扱い方法が記載された。

リールスタンドの設置は、ケーブルが一直線に出てくるように、ドラムの巻き取り方向と照らし合わせて確認する必要があります。

トラックが出発した後に発生するリスクへの対処

被害の大部分が発生する頃には、輸送機はすでに現場を離れている。

• 柔らかい地面の上に置かれたまま放置されたドラム缶は、一晩のうちに地面が沈下する。
• ケーブルを引っ張っている間、ドラムが地面に触れることができるスタンド。
• ドラムが車軸を中心に自由に回転し始める前に、引っ張りが開始された。
• ケーブルがドラムから直線ではなく鋭角に伸びている。
• ドラムが間違った方向に回転したため、ケーブルが本来の巻き線に逆らってほどけてしまった。
• ドラム缶が最終的に開けられるまで、天候は覆わずに放置される。

立ち位置、回転方向、カバーリング手順が1つの文書化された方法の一部となれば、これらのそれぞれを容易に制御できる。

見積依頼書には、ケーブルドラムの取り扱い計画要件、搬入制限、および吊り上げ責任を含め、納品物が現場の受け入れ能力に合致するようにしてください。

ドラムのサイズとアクセス方法に合わせて取り扱い方法を選択する

現場の状況に基づいて方法を選択するべきであり、習慣に基づいて選択すべきではない。

最も安価な方法は、ドラム缶とその設置場所の地面に適した方法である。なぜなら、損傷したドラム缶を安価に修復することは決してできないからだ。

ペイオフ方向は建設上の決定事項である

ケーブルがドラムから出る方向によって、ドラムの回転方向が決まります。ドラムが経路に対して間違った面を向いて設置されている場合、ケーブルはフランジを横切るか、巻き取り方向とは逆方向にほどけて、後で修正できない歪みが生じます。

そのため、立位位置は輸送計画ではなく設置計画に記載されるべきです。ケーブルドラムの取り扱い計画には、作業員が使用する図面に、経路、ドラム面、回転方向を明記する必要があります。

ドラムのすぐ後、経路が曲がる箇所では、送り出しが始まる前にローラーの位置を計画してください。ドラムから最初のローラーまでの短い直線区間はコストがかからず、フランジでの横方向の負荷を防ぐことができます。

ケーブルがドラムから離れている間にドラムを制御する

回転とケーブルの出口という2つの条件を満たす必要があります。

回転を妨げないようにする

ドラムが接触することなく、また手動での補助を必要とせずに、車軸またはローラー上で回転することを確認してください。

接線を保持する

ローラーを調整して、ケーブルが巻き取り線に沿って出て、最初の方向転換点までまっすぐ伸びるようにします。

きれいに停止する

牽引作業を開始する前に、通信方法と制動方法について合意し、ドラムの後ろのエリアを空けておいてください。

フランジを保護する

ドラムを返却または廃棄する前に、フランジとの接触があった場合はその旨を記録し、ケーブルの外側表面を点検してください。

納品会議で解決すべき問題

短い打ち合わせを行うことで、そうでなければ配達当日の朝に表面化するであろう憶測を解消できる。

• ドラムを受け取り、状態報告書に署名するのは誰ですか。
• このドラム缶には、どの吊り上げ方法と機器が承認されていますか？
• 太鼓の位置と、どの面が有利になるか。
• 乗組員との通信が途絶えた場合、牽引作業はどのように停止するのか。
• 巻き取り後、ドラムと残りのケーブルはどうなるのか。
• 作業が延期された場合、誰がドラム缶のカバーをするのか。

これら6つの点を解決すれば、納品前に数分で済み、納品後には何時間もの時間を節約できます。

クリーンな引き継ぎはケーブルとスケジュールを保護します

この日の計画を立てる価値は、手順の整然さにあるのではありません。正しい面を正面に向けて適切な位置に到達したドラムは、直線的に動作し、引っ張る力が少なくて済み、ケーブルの外層は試験時に想定された状態を保つことができます。

また、これはプログラム全体の安全性を守ることにもつながります。後から損傷が発見された場合、継ぎ目処理、再引き抜き、または交換が必要となり、いずれの場合も、節約できたクレーン作業時間よりもコストがかさんでしまいます。

ケーブルドラムの取り扱い計画を設置手順書の一部として扱うことで、配送は計画外の出来事ではなく、管理された手順となる。

ドラム缶データおよび配送処理に関する見積依頼書の入力項目

お問い合わせの際に、設置場所について詳しく説明してください。そうすることで、見積書にドラム缶のサイズ、梱包方法、配送方法など、取り扱い計画に必要な情報を記載できます。

• ケーブルのサイズ、長さ、ドラムの長さ、および推奨されるドラム構造
• 設置場所が受け入れ可能なドラムの最大重量、直径、幅
• アクセス制限、昇降設備、および立ち姿勢の制約
• 輸送および保管中に必要とされる梱包、保護、および覆い
• ケーブルのサイズ、長さ、方向を示すドラムマーキング
• インストールプログラムに対する納品順序
• 状態報告、写真証拠、受領書類
• ドラム缶の返却、預託、または廃棄に関する条件

IEC 60502 、 IEC 60228 、 IEC 60332などの技術規格は、ケーブルの構造と試験用語を統一するのに役立ちます。ただし、最終的なシステム決定は、承認されたプロジェクト仕様書、適用される現地規則、および資格を有する設計機関によって決定されます。

金川ケーブルサポート（ケーブル配送および現場設置）

JINCHUAN Cableは、ドラムの寸法、重量、梱包の詳細を早期に提供できるため、納品が確定する前に現場へのアクセスや吊り上げの計画を立てることができます。

ケーブルの敷設範囲と製造情報を確認し、スケジュールとともに設置場所の制約事項を送信してください。

トラックの予約が入る前にドラムを元の位置まで移動させ、持ち上げと引っ張りを誰が操作したかを記録してください。

よくある質問

ケーブルドラムの取り扱い計画には何を含めるべきですか？

アクセス経路、立ち位置、吊り上げ方法、引き出し方向、制御担当者、および状態記録を明記する必要があります。

配送前にドラム缶の重量測定が必要なのはなぜですか？

重量によってクレーン、フォークリフト、またはトレーラーのサイズが決定され、ルートと地面が積載量に耐えられるかどうかが確認されます。

ケーブルドラムはトラックから転がして降ろすことができますか？

小型ドラムの中には転がして転がすものもあるが、その場合は速度、方向、地面の状態、停止方法などを制御する書面による手順に従うべきである。

巻き方向は何に影響しますか？

ケーブルが巻き取られた方向と同じ方向にほどけるように、ドラムのどちらの面をケーブルの経路に向けるべきかを決定します。

ドラム缶は現場でどのように保管すべきですか？

地面から離して、水はけの良いしっかりとした地面に設置し、風雨から保護するために覆いをかけ、製造元の指示に従って保持または回転させてください。

リールスタンドは必ず必要ですか？

必ずしもそうとは限りませんが、スタンドやそれに類する支持具を使用することで、回転を防ぎ、ドラムから出るケーブルを直線状態に保つことができます。

この計画の目的は何ですか？

これにより、ドラム、吊り上げ装置、ケーブルを明確な責任体制のもと、一つの配送方法で管理することが可能になります。

配送状況報告書に署名するのは誰ですか？

受領機関は、可能な限りドラム、フランジ、ケーブル表面の写真とともに署名する必要があります。

配達が延期された場合はどうなりますか？

ドラム缶は蓋をして高い位置に保管し、作業再開時に保管状態を記録してください。

金川電線は配送計画をどのようにサポートできますか？

JINCHUAN Cableは、ドラムのデータ、梱包の詳細、取り扱いに関する注意事項を提供することで、現場計画が到着したドラムと一致するようにすることができます。
