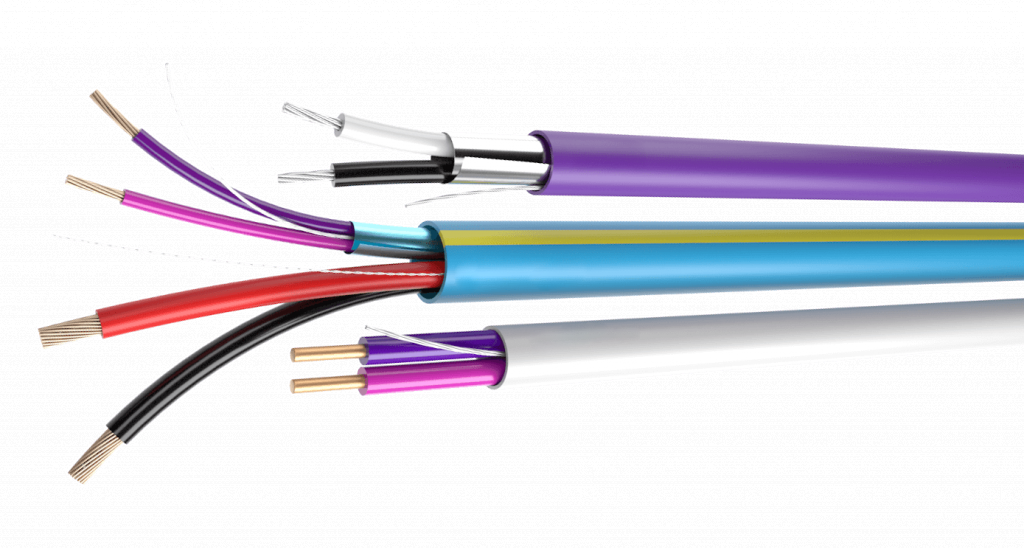

케이블이 적절한 도체 크기, 적절한 절연재, 그리고 정확한 시험 보고서를 갖추고 도착하더라도, 어느 심선이 어떤 용도인지에 대한 의견 불일치로 인해 시운전이 지연될 수 있습니다.

케이블 코어 식별은 단일한 국제 규칙보다는 관례에 따라 결정됩니다. 국제 관행에서는 보호 도체를 고정하고 나머지 코어에 대해 정해진 순서를 정하며, 영국에서는 코어에 번호를 매기고, 북미에서는 색상을 접지 도체 및 사용 중인 시스템과 연관시킵니다.

이는 도면, 패널 스케줄 및 케이블 드럼이 모두 단일 종단 작업을 수행하기 전에 동일한 코어를 설명해야 하기 때문에 중요합니다.

케이스: 피더 2개, 컬러 세트 1개

상황: 패널 제작업체가 인접한 드라이브용 멀티코어 피더 두 개를 받았습니다. 두 피더 모두 메인 코어에 동일한 색상 순서를 사용했으며, 두 드럼 모두 코어 차트가 없었습니다.

조사 결과: 작업 종료 과정에서 작업팀은 이전 작업에서 확인했던 순서를 그대로 따랐습니다. 그러나 한 공급 라인의 위상 회전이 잘못되어 구동 장치가 시동되지 않았습니다.

결정: 계약 해지는 중단되었고, 도면에는 핵심 번호가 표시되었으며, 프로젝트에 사용된 모든 드럼에 대한 차트 작성이 요청되었습니다.

결과: 케이블과 함께 이동한 서류 외에는 아무것도 변경되지 않았으며, 두 번째 급전선은 첫 번째 시도에서 제대로 연결되었습니다.

케이블 코어 식별은 관례에 따라 결정되며, 프로젝트 명세서가 이를 확정하는 문서입니다.

단일 색상표가 없는 이유는 무엇일까요?

국제 표준에서는 보호 도체를 고정하고 나머지 코어의 순서를 정한 다음, 제조업체가 그 순서 내에서 어느 정도 자유롭게 구성할 수 있도록 합니다. 따라서 표준을 준수하는 두 케이블은 외형이 서로 다를 수 있습니다.

영국에서는 코어에 번호를 매기고 순서를 정의하는 방식을 사용하는데, 이는 코어 수가 많더라도 읽기 쉽게 유지해 주지만 설치자가 해당 번호를 단계별로 변환하도록 요구합니다.

북미에서는 색상을 접지 도체 및 사용 중인 시스템과 연관시키는 관행이 있습니다. 이러한 관례를 유럽식 색상표와 혼합하면 대부분의 문제가 발생합니다.

색상은 2개, 3개, 4개 코어에 효과적이며, 차트가 있는 번호가 매겨진 코어는 코어 수가 늘어나도 가독성이 유지됩니다.

주문하기 전에 해결해야 할 사항은 무엇인가요?

네 가지 결정만으로 드럼을 제작하기 전에 대부분의 케이블 코어 식별 문제를 해결할 수 있습니다.

• 색상 또는 숫자 체계는 표준으로 설명되는 것이 아니라 명시적으로 이름이 붙여집니다.
• 계산 방향은 정해진 끝점과 정해진 회전 각도를 기준으로 합니다.
• 보호 도체의 처리 방식은 일반적으로 전체 길이에 걸쳐 자체 식별 번호를 유지하는 것입니다.
• 핵심 도표는 사무실 파일에 보관하는 대신 드럼과 함께 현장으로 운반되어야 합니다.

이러한 방법들은 모두 비용이 들지 않으며, 부지 관련 논쟁을 없애줍니다.

코어 식별은 보관 장소에서만 확인하는 것이 아니라 드럼에서 직접 확인해야 합니다. 왜냐하면 절단 작업이 바로 그곳에서 이루어지기 때문입니다.

코어 개수를 이용한 케이블 코어 식별

핵심 인원 수가 증가함에 따라 실질적인 위험도 달라집니다.

일단 드럼에 번호가 매겨진 코어가 장착되면, 그 번호표는 더 이상 부속품이 아니라 케이블의 일부가 됩니다.

계수 방향은 케이블 코어 식별의 일부이며, 이를 명시하지 않으면 위상 회전 오류가 발생하는 일반적인 원인입니다.

첫 해지 전 점검 사항

드럼에서 몇 분만 기다리면 교대 근무 시간 전체를 낭비하는 재작업을 방지할 수 있습니다.

차트를 읽어보세요

드럼 차트가 도면과 일치하는지, 그리고 둘 다 동일한 시작 중심과 방향을 사용하는지 확인하십시오.

코어를 울려 퍼뜨립니다

현장 조명 아래에서 색상에만 의존하지 말고, 계측기를 사용하여 연속성을 입증하고 각 코어를 식별하십시오.

양쪽 끝을 표시하세요

코어가 아직 식별 가능한 상태일 때, 즉 꼬리 부분이 패널로 구부러지기 전에 양쪽 끝에 프로젝트 태그를 부착하십시오.

발견한 내용을 기록하세요.

차트와 실제 코어 순서 간의 차이점을 기록해 두어 다음 드럼을 동일한 기준으로 확인할 수 있도록 하십시오.

드럼과 함께 이동하는 차트를 요청하세요. 사무실에 보관된 차트는 드럼을 조립하는 사람에게 전달되는 경우가 드물기 때문입니다.

그림이 나타내야 할 내용

도면상의 네 줄은 가장 흔한 시운전 지연을 방지합니다.

저 네 줄을 작성하는 데는 몇 분밖에 걸리지 않으며, 사이트 전체의 규칙을 정하는 데에도 충분합니다.

어두운 조명 아래에서의 색상

색깔 있는 심선은 작업대 위에서는 읽기 쉽지만, 케이블 끝부분이 짧고 먼지가 쌓여 있는 어두운 케이블 매설 공간이나 캐비닛 내부에서는 읽기 어렵습니다.

절연체에 인쇄된 내용은 취급 과정에서 흐려지며, 공장에서 장착한 열수축 슬리브는 현장에서 나중에 추가하는 테이프보다 내구성이 더 좋습니다.

프로젝트에서 케이블 종단 처리가 많이 필요한 경우, 차트를 사용하여 케이블 코어를 번호로 식별하는 것이 손전등으로 비춰보며 색상표를 확인하는 것보다 일반적으로 더 효과적입니다.

신원 확인이 잘못되는 경우

대부분의 결점은 몇 가지 습관에서 비롯됩니다.

• 동일한 케이블의 두 드럼이 동일한 코어 순서를 사용한다고 가정하되, 두 차트를 모두 읽지 않아도 된다고 가정합니다.
• 차트를 확인하기 전에 코어를 절단하면 드럼에서 유일하게 믿을 수 있는 기준점이 제거됩니다.
• 여분의 심선을 재사용하면서 다시 라벨을 붙이지 않으면, 그 여분의 심선은 조용히 아무런 표시도 없는 활선 도체가 됩니다.
• 여러 시공업체가 동일한 현장에서 각자의 시공 방식을 적용하도록 허용하는 것.

한 번만 적고 모든 북에 반복해서 적는 하나의 규칙으로 네 가지 모두를 제거할 수 있습니다.

협약을 담고 있는 문서들

신분 확인은 이러한 문서들이 서로 일치할 때만 유효합니다.

네 사람 모두 동의하면 케이블은 더 이상 의심의 원인이 되지 않습니다.

공급업체 식별을 위한 협력

신분 확인은 요청만 한다면 쉽게 명시하고 쉽게 확인할 수 있습니다.

시스템을 설명하세요

색깔, 숫자 또는 둘 다를 요청하고, 정해진 끝에서부터 세는 방향을 말해 주세요.

차트를 요청하세요

납품 서류와 함께 차트를 ​​요청하고, 가능하면 드럼 자체에 부착해 달라고 요청하십시오.

보호 코어를 확인하십시오

보호 도체는 케이블 전체 길이에 걸쳐 자체 식별 정보를 유지한다는 점을 명확히 하십시오.

드럼 하나를 먼저 확인하세요

첫 번째 드럼을 검토하면 공장에서 균형을 수정할 수 있는 동안 불일치를 발견할 수 있습니다.

케이블 코어 식별을 위한 RFQ 입력 항목

이러한 세부 사항들이 공장에서 인쇄하는 내용과 드럼에 표시되는 방식을 결정합니다.

• 식별 시스템은 색상, 숫자 또는 둘 다를 이용해야 합니다.
• 코어 개수(예비 코어 또는 시험용 코어 포함)
• 계수 방향과 기준점
• 보호 도체에 적용되는 규칙
• 필요한 표시 방법과 현장에서 표시가 유지되어야 하는 기간
• 핵심 차트의 언어 및 형식
• 동일한 드럼에 대한 도체 크기 및 전압 등급
• 목적지와 포장 정보를 함께 보내면 해도도 케이블과 함께 운반됩니다.

IEC 60502 , IEC 60228 및 IEC 60332 와 같은 기술 참조 자료는 케이블 구조 및 시험 용어를 통일하는 데 도움이 될 수 있습니다. 그러나 승인된 프로젝트 사양, 해당 지역 규정 및 자격을 갖춘 설계 기관의 판단이 최종 시스템 결정에 영향을 미칩니다.

진촨(JINCHUAN)은 패널, 연결부 및 종단부의 코어 식별을 위한 케이블 지원 기능을 제공합니다.

진촨 케이블은 주문서에 명시된 시스템에 케이블 코어 식별을 적용하며, 납품 서류와 함께 코어 차트를 제공할 수 있습니다.

멀티코어 제품군 및 제조 프로파일을 검토한 후, 문의와 함께 식별 규칙을 보내주십시오.

식별 규칙을 한 번 문서로 확정하면, 프로젝트의 모든 드럼을 동일한 기준에 따라 확인할 수 있습니다.

자주 묻는 질문

케이블 심선에 대한 국제적인 색상 코드가 있나요?

아니요. 국제 관행에서는 보호 도체와 정해진 순서를 규정하고 있지만, 지역 및 프로젝트마다 자체적인 순서를 적용하므로 사양서에 따라 결정됩니다.

번호가 매겨진 코어가 색깔이 있는 코어보다 더 나은가요?

번호가 매겨진 코어는 코어 수가 늘어나도 읽기 쉽고 차트와 함께 사용하기에 적합하며, 색상은 사용되는 코어 수가 적을 때 더 빠르게 사용할 수 있습니다.

코어 차트란 무엇인가요?

케이블 코어 식별 정보는 각 코어를 색상이나 번호, 그리고 해당 단자와 연결하는 차트에 기록되며, 이 차트는 사무실에 보관하는 대신 드럼과 함께 현장으로 전달되어야 합니다.

세는 방향이 왜 중요할까요?

서로 반대쪽 끝에서 세는 두 사람이 같은 핵심을 다르게 인식할 수 있는데, 이는 위상 회전 오류의 일반적인 원인입니다.

보호 도체에 별도의 식별 표시가 있어야 합니까?

대부분의 규격에서는 보호 도체가 전체 길이에 걸쳐 식별 가능해야 한다고 요구하며, 이러한 규칙은 당연하게 여겨지기보다는 명시적으로 규정되어야 합니다.

공장 표시가 지워질 수 있나요?

절연체에 표시된 내용은 취급 과정에서 흐려질 수 있으므로, 장기간 프로젝트 동안 식별 정보가 유지되어야 하는 경우에는 인쇄 또는 열수축 슬리브를 사용하는 경우가 많습니다.

드럼이 도착하면 무엇을 확인해야 할까요?

도면 대비 차트, 미터를 사용한 물리적 코어 순서, 그리고 실제로 사용된 표시 방법.

예비 코어에 식별 표시가 필요한가요?

예. 표시가 없는 예비 코어는 상(phase)으로 오인되거나 재표시 없이 재사용될 가능성이 높습니다.

만약 두 공급업체가 서로 다른 규칙을 사용한다면 어떻게 될까요?

규격에서는 드럼마다 하나의 규칙을 정해야 합니다. 규칙이 혼합되면 라벨링이 방지하고자 했던 오류가 발생하기 때문입니다.

진촨 케이블은 코어 식별을 어떻게 처리합니까?
