Ожидается, что большинство кабельных линий будут оставаться в рабочем состоянии. Линии обеспечения безопасности жизнедеятельности должны оставаться в рабочем состоянии при определенных и неприятных условиях: во время пожара в здании, которое они обслуживают.
Это различие важно, поскольку оно меняет то, что необходимо доказать. Кабель, хорошо работающий в нормальных условиях, может выйти из строя на ранней стадии пожара, если его опора обрушится или его трасса пройдет через незащищенное отверстие.
Тема несложная, но она заслуживает внимания к всей системе в целом, а не только к маркировке кабеля.
Системы обеспечения безопасности жизнедеятельности оцениваются при пожаре.
К числу систем, которые должны бесперебойно функционировать, относятся системы, обеспечивающие эвакуацию и тушение пожаров. К ним относятся сигнализация, аварийное освещение, пожарные насосы, системы дымоудаления и средства связи, используемые для координации действий.
Каждому из этих параметров соответствует определенный период, определяемый зданием, его заселенностью и временем, необходимым для эвакуации или тушения пожара. Этот период является проектным решением и предшествует выбору кабеля.
Как только становится известен период, остальные требования становятся конкретными: конструкция, способная выдерживать условия того времени, система опор, удерживающая её на месте, и маршрут, обеспечивающий защиту от наиболее опасных факторов.
Без точки в техническом задании часто используется фраза типа «огнестойкий», и важная работа остается невыполненной.
Целостность цепи описывает, продолжает ли цепь функционировать во время развития пожара, а не просто выдерживает ли она воздействие огня.
Категории функций и то, что должна делать схема.
Различные функции обеспечения безопасности жизнедеятельности предъявляют разные требования, и одной фразой невозможно охватить все из них.
| Функция | Что оно должно делать во время пожара | Что обычно ставит его под угрозу? |
|---|---|---|
| Аварийное освещение | Оставайтесь освещенными достаточно долго для эвакуации. | Сбои в работе опор и незащищенные участки маршрута |
| Пожарная сигнализация и обнаружение | Продолжайте подавать сигналы и управлять другими системами. | Герметизация отверстий и совместное ограждение |
| Подача воды для пожарных насосов | Не оставляйте насос включенным, когда это необходимо. | Длинные маршруты через незащищенные пространства |
| контроль дыма | Обеспечьте бесперебойную работу вентиляторов и заслонок. | Воздействие высоких температур вдоль трассы прокладки кабеля |
Требование формулируется с точки зрения функции и периода, а результат определяется исходя из этого.
Огнестойкий кабель — это один из факторов, влияющих на целостность цепи, а опоры, крепления и места прокладки имеют не меньшее значение.
Там, где обычно требуется целостность цепи.
Пять ситуаций, которые повторяются практически в каждом проекте, где используется стратегия эвакуации.

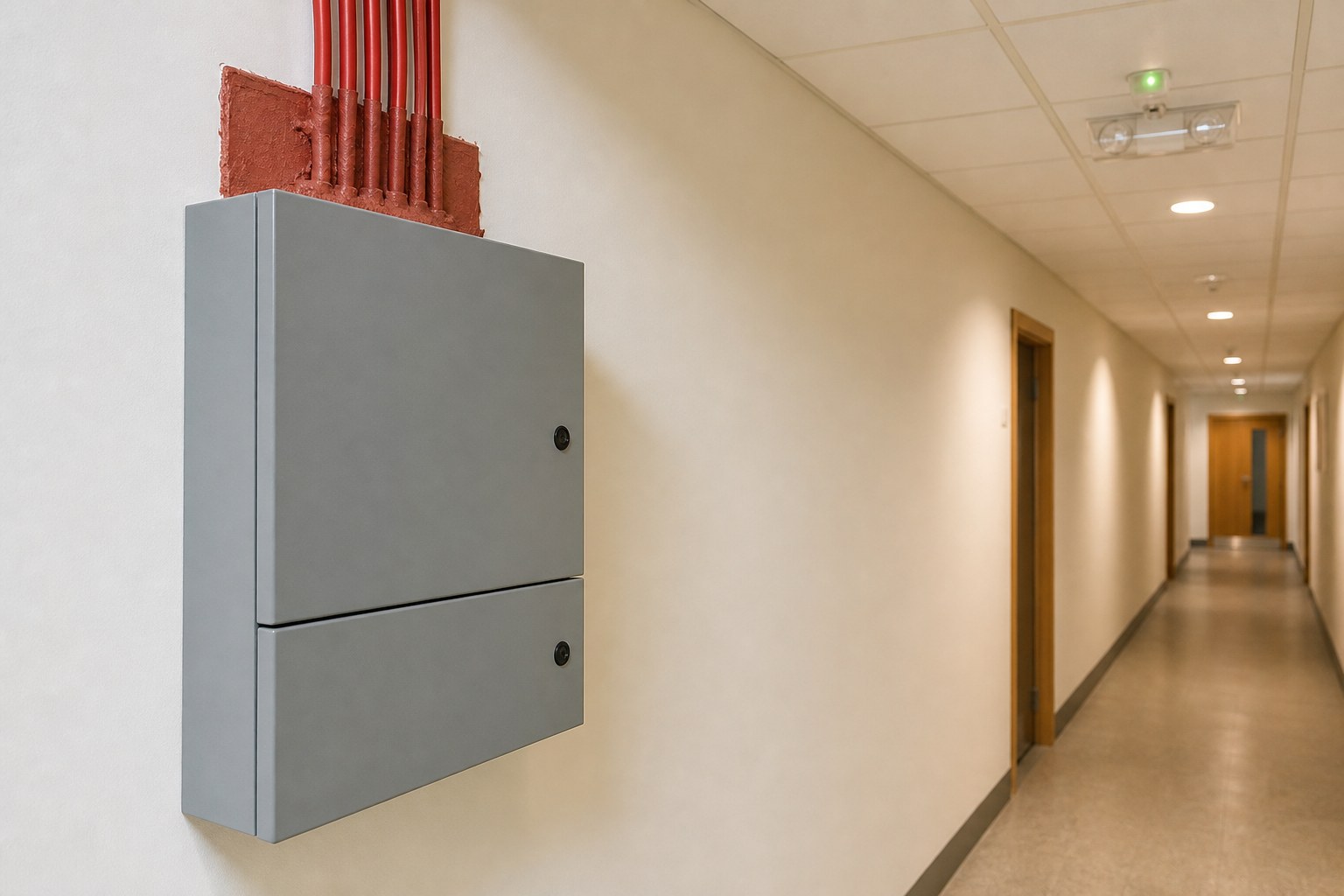

Маршруты эвакуации
Цепи сигнализации и аварийного освещения, которые должны работать, когда люди находятся в здании.
Оборудование для пожарных
Подача воды к насосам, создание давления и контроль за задымлением, от которых зависит эффективность реагирования.
Управление и связь
Сигналы, которые координируют ответные действия и теряют свою ценность, если прекращаются преждевременно.

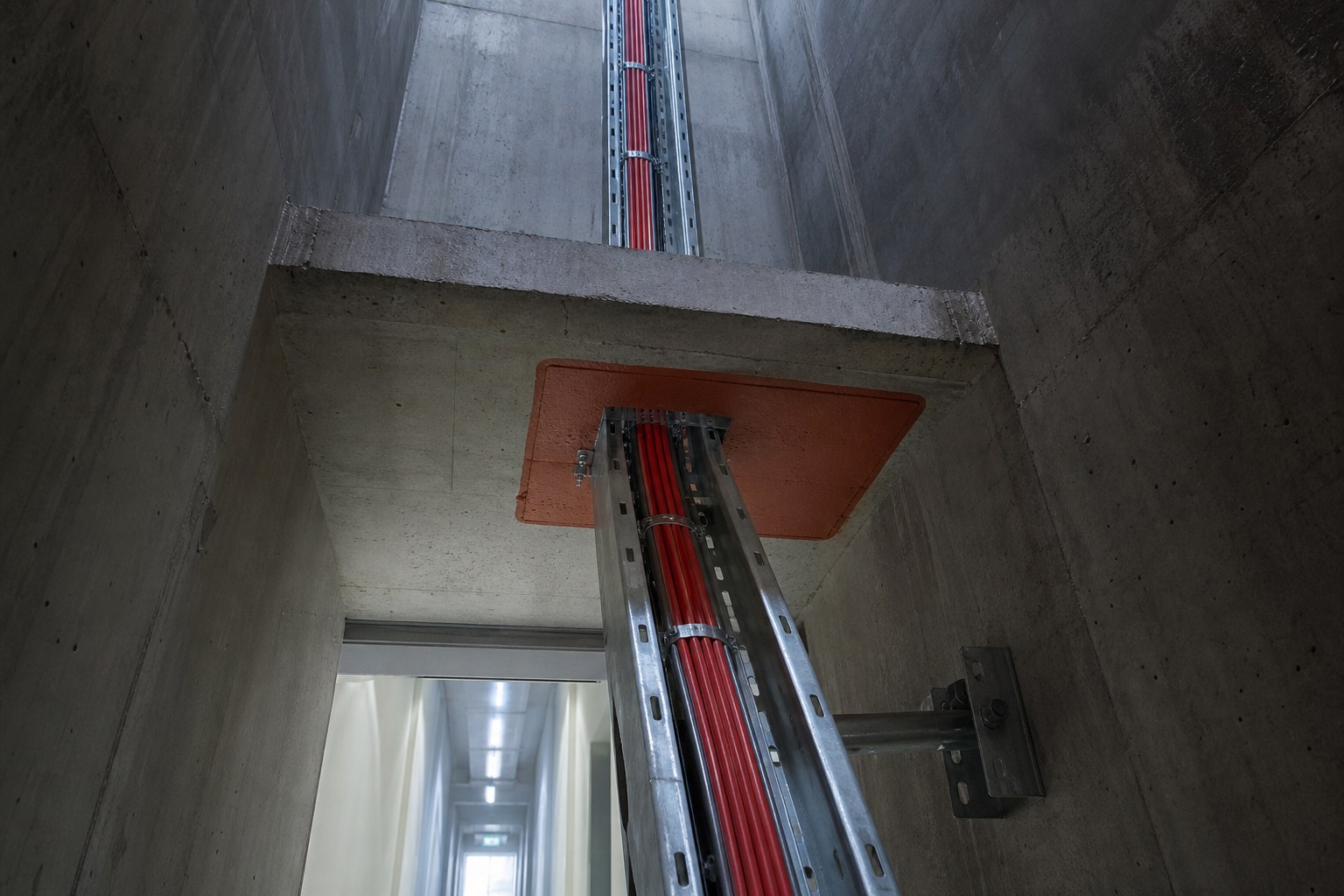

Пересечения между пожарными отсеками
Всякий раз, когда маршрут выходит за пределы охраняемой территории, в пределах которой он был спроектирован.
Критически важная остановка процесса
Ситуации, в которых неконтролируемая остановка может усугубить опасность, оцениваются в каждом конкретном случае.
Поведение аварийной цепи оценивается в течение определенного периода времени, и этот период относится к конструкции, а не только к самому изделию.
Словарь терминов и методов испытаний огнестойкости.
Стандарты описывают разные вещи. Некоторые характеризуют поведение кабеля при горении, что связано с распространением пламени, а также с выделением дыма и продуктов коррозии вдоль трассы.
Другие тесты описывают, продолжает ли цепь функционировать при воздействии огня, иногда одновременно с механическим ударом и водой. Именно эта группа тестов лежит в основе термина «целостность цепи».
Эти два семейства методов отвечают на разные вопросы, и конструкция, удовлетворяющая одному, не обязательно удовлетворяет другому. Спецификация, в которой для обоих семейств указан один и тот же метод тестирования, является непродуманной.
Поскольку условия испытаний жесткие и специфические, в протоколе испытаний указывается то, что было фактически проверено, и сравнение этого с установленными параметрами является задачей проектировщика, а не отдела закупок.
В большинстве случаев слабым местом при отказах является кабельная опора, поскольку кабель, переживший пожар и потерявший опору, все равно теряет свою целостность.

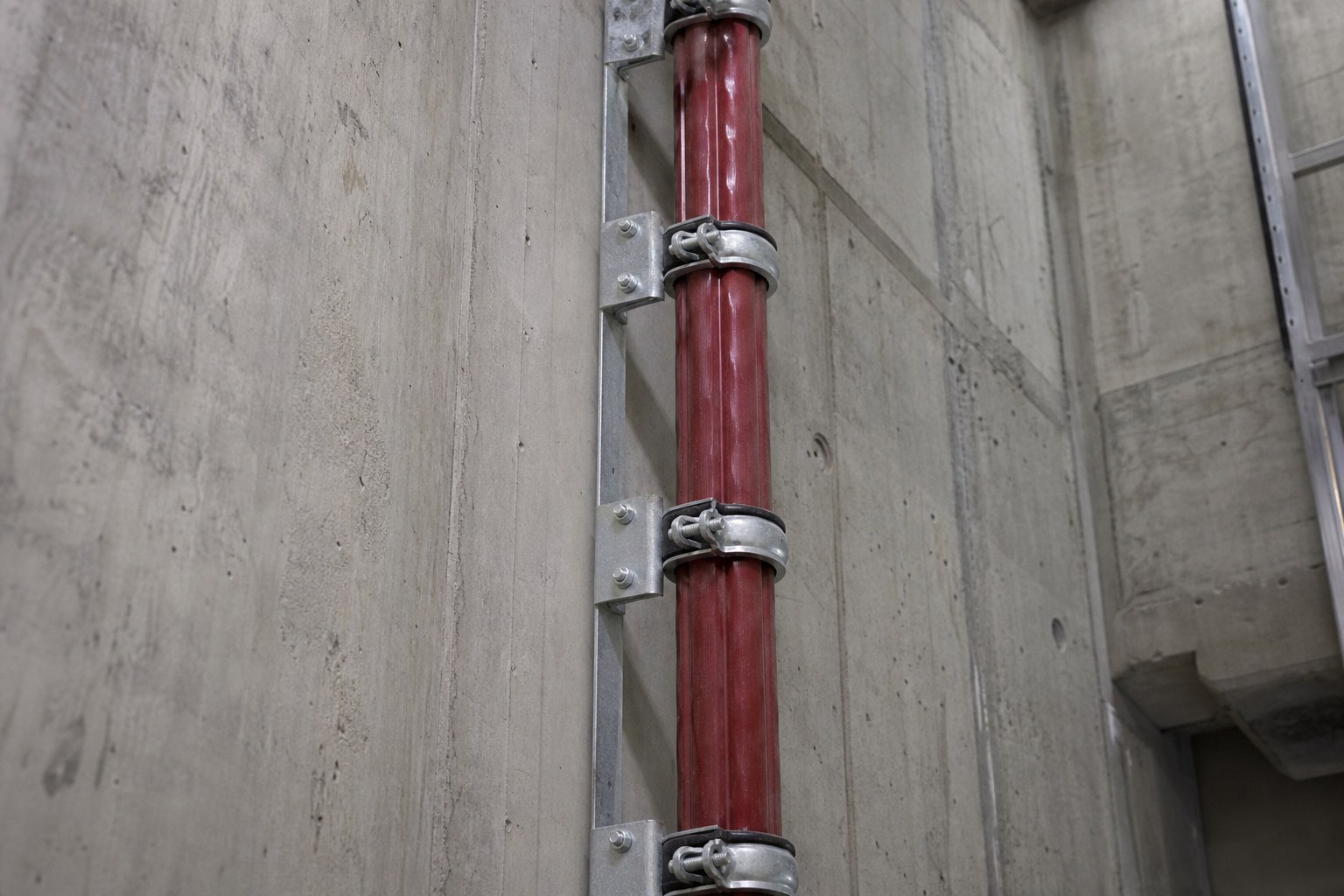

Поддержка, ремонт и практика проникновения
Пять факторов, определяющих, сохранятся ли проверенные характеристики в здании.
- Расстояние между опорами и тип крепления согласовываются с учетом условий пожара, а не только с учетом веса кабеля.
- Металлическая оболочка или опоры, которые не размякнут и не высвободят кабель при повышении температуры.
- Уплотнительные элементы, соответствующие конструкции стены или пола и проходящему через них кабелю.
- Расположение проводников таким образом, чтобы избежать использования одной и той же системы защиты с цепями, которые не нуждаются в защите.
- Исправление методов, проверенных после установки, поскольку опора, которая так и не была затянута, работает так, как будто её вообще нет.
В большинстве задокументированных случаев нарушения целостности цепи причиной являются дефекты самой схемы, а не материала кабеля.
Испытания на огнестойкость описывают условия, в которых подвергается система, и испытание компонента в отрыве от других не гарантирует работоспособность собранной установки.
Цепь аварийного освещения не прошла проверку.
Ситуация: В завершенном здании было установлено аварийное освещение по огнестойкому кабелю, идущему от распределительного помещения к эвакуационным путям. Монтаж прошел проверку и был принят к исполнению в обычном порядке.
Результаты проверки: В ходе функциональной проверки цепь работала корректно, пока источник питания был исправен, и вышла из строя, когда трасса подверглась испытанию, имитирующему проектные условия. Кабель был цел. В одном месте, где он пересекал котельную, его крепление ослабило кабель, и кабельная изоляция использовалась совместно с цепями общего электропитания.
Решение: Маршрут был укреплен с использованием крепежных элементов, соответствующих проектным условиям, общий участок был отделен, а проход, через который маршрут входил в охраняемую зону, был восстановлен в соответствии с его сертификационными требованиями.
Результат: Схема соответствовала проектным требованиям. Сам кабель изначально не был проблемой, и никакая документация на изделие не изменила бы исхода.
Распространенные ошибки в технических заданиях
Одни и те же четыре ошибки повторяются в каждом проекте.
| Ошибка | Что это вызывает | Более совершенная практика |
|---|---|---|
| Рейтинг указан без точки. | Требования к проекту не определены. | Укажите функцию и время её выполнения. |
| Указан тип кабеля, схема подключения не соблюдена. | Решение о технической поддержке и ремонте принимается на месте. | Укажите кабель, опору и проходку как единую систему. |
| Один метод тестирования для всего. | Распространение пламени часто путают с функциональным выживанием. | Разделите два вопроса и укажите соответствующий тест для каждого из них. |
| Нет данных об установленном маршруте. | Проверка после передачи прав становится невозможной. | Зафиксируйте маршрут, опоры и места прохода элементов в установленном виде. |
Устранение каждой из этих проблем после передачи объекта заказчику обходится дороже, чем её выявление на этапе проектирования.
Вопросы по документации и сертификации
Перед заказом защищаемой цепи стоит задать поставщику три вопроса. Каким условиям испытаний соответствует конструкция? Какие вспомогательные компоненты были включены в эту оценку? Какие ограничения при монтаже необходимо соблюдать, чтобы результат был применим?
Ответы на эти вопросы позволяют дизайнеру сравнить предложение с требованиями. Предложение, в котором указан стандарт без указания срока или варианта исполнения, сложно с чем-либо сравнить.
Документация также должна дойти до тех, кто занимается установкой. Спецификация, лежащая в тендерной документации, в то время как субподрядчик, не видевший её, занимается монтажом защитного кожуха, — это распространённый путь к защищённой цепи, которая ничего не защищает.
Устраните эти проблемы перед оформлением заказа.
Четыре вопроса, которые должны быть урегулированы между проектировщиком, установщиком и поставщиком.
Функция и период
Необходимо указать, какие схемы должны работать и как долго, в качестве требований, а не в качестве описания продукта.
Речь идёт о системе, а не только о кабеле.
Тип опоры, расстояние между ними, крепления и места проникновения описываются вместе, поскольку они оцениваются совместно.
Маршрут в соответствии с проектом
Включая участки, выходящие за пределы охраняемой зоны, поскольку именно там многие сооружения незаметно теряют свою целесообразность.
Метод проверки
Способ проверки и документирования готовой конструкции должен быть согласован до установки, а не после.
Передача документов, выдержавших проверку.
Документацию по пожарной безопасности изучают люди, которые не участвовали в проекте, зачастую спустя годы и нередко в спешке. Им помогают чертежи, соответствующие зданию, спецификация использованных строительных материалов и доказательства того, что опоры и проходки были установлены в соответствии со спецификацией.
Фотографии, сделанные до завершения отделочных работ на потолке, стоят больше, чем целая страница описания, поскольку они наглядно демонстрируют зазоры, крепления и герметизацию, чего невозможно добиться с помощью технической спецификации.
Сохраненный вместе с данными испытаний, этот набор записей демонстрирует, что проектные условия были учтены и что установленная система была построена с учетом этих условий.
Детали запроса коммерческого предложения по проверке целостности цепи
Эти детали позволяют рассматривать кабель, опору и герметизацию как единую установку, а не как три отдельные покупки.
- соответствующие схемы и функция, которую поддерживает каждая из них
- период времени, в течение которого каждая цепь должна работать во время пожара
- маршрут, включая участки, проходящие между пожарными отсеками.
- Предлагаемый тип ограждения и опоры, с указанием расстояний и расположения крепежных элементов.
- Детали проникновения в каждом месте пересечения стен и пола.
- Размеры, количество и конфигурация жил кабелей для каждой цепи.
- Условия испытаний, которым, согласно проекту, должна соответствовать система.
- формат проверки и регистрации, ожидаемый органом власти
Технические стандарты, такие как IEC 60502 , IEC 60228 и IEC 60332, могут согласовывать терминологию, касающуюся конструкции кабеля и испытаний. Однако окончательное решение по системе по-прежнему принимается на основе утвержденной проектной спецификации, применимых местных правил и решений квалифицированного проектного органа.
Кабельные опоры JINCHUIAN для цепей, обеспечивающих безопасность жизнедеятельности и огнестойкость.
Компания JINCHUAN Cable производит кабели для цепей с заданными требованиями к целостности цепи и может предоставить информацию об условиях испытаний, которым соответствует каждая конструкция.
Ознакомьтесь с ассортиментом кабелей и профилем производства , затем укажите функциональность и требуемый срок службы, чтобы конструкция соответствовала проектному замыслу.
Перед заказом защищаемой цепи необходимо согласовать ее функцию, срок службы и схему крепления, поскольку целостность цепи является свойством установленной системы, а не только кабеля.
Часто задаваемые вопросы
Что означает целостность цепи?
В нем описывается, продолжает ли цепь функционировать в условиях воздействия огня в течение определенного периода времени, а не просто ли кабель выдерживает пожар.
Это то же самое, что и огнестойкий кабель?
Нет. Кабель — это лишь один компонент. От того, будет ли установленная конструкция работать так, как было проверено, зависят опоры, крепления и уплотнители для проходов.
Как долго должна работать аварийная цепь?
Этот период определяется стратегией эвакуации и пожаротушения здания и устанавливается на этапе проектирования, еще до выбора какого-либо материала.
Какие цепи обычно нуждаются в таком лечении?
Пожарная сигнализация, аварийное освещение, снабжение пожарных насосов, системы дымоудаления и средства связи, используемые для координации действий в чрезвычайных ситуациях.
Почему одного лишь тестирования распространения пламени недостаточно?
В нем описывается поведение кабеля при возгорании, но ничего не говорится о том, продолжает ли цепь пропускать ток.
Что чаще всего приводит к отказу защищаемой цепи?
Потеря опоры, незащищенный участок трассы или проходка, не выполненная в соответствии с проверенными деталями.
Можно ли использовать общую инфраструктуру с другими схемами?
Это можно сделать там, где это предусмотрено конструкцией, и использование общих силовых цепей — распространенный способ обойти защиту.
Что должен подтвердить поставщик?
Условия испытаний, которым соответствует конструкция, вспомогательные компоненты, включенные в эту оценку, и любые применимые ограничения при монтаже.
Какие документы следует передать?
Маршрут прокладки коммуникаций, использованные конструкции, детали проходки и фотографии, сделанные до закрытия потолков или шахт.
Каким образом компания JINCHUAN Cable поддерживает проекты такого рода?
Компания JINCHUAN Cable производит кабели для цепей с заданными требованиями к огнестойкости и указывает, каким условиям соответствует каждая конструкция.
