Временное электроснабжение — это та часть строительной площадки, которой пользуются все, но которую проектируют лишь немногие. Поступает электроэнергия, устанавливаются распределительные щиты там, где это необходимо, и по мере продвижения работ удлиняются цепи.

С юридической и практической точек зрения, ничто из этого не делает установку менее сложной. Вода, удары, перемещение оборудования и постоянная переконфигурация — это более суровые условия, чем те, с которыми когда-либо сталкиваются большинство стационарных установок.

Далее представлен практический обзор того, как следует составлять схему распределения, где она обычно дает сбои и что должны показывать документы по запросу.

Почему для временного электроснабжения необходимы фиксированные стандарты?

Стационарная установка проектируется один раз, тестируется и затем оставляется в покое. Временная система электроснабжения проектируется приблизительно, быстро собирается и постоянно модифицируется на протяжении всего проекта.

Защита должна по-прежнему срабатывать. Заземление должно быть непрерывным. Кабель должен выдерживать протягивание через бордюры, лужи и наматывание на поддон в конце смены.

Отношение к временному решению с той же дисциплиной, что и к постоянному, — это не бюрократическая привычка. Это разница между системой, которая срабатывает, когда что-то действительно не так, и системой, которая срабатывает случайным образом, пока кто-то не отключит защиту.

Распределительная панель сайта находится в самом центре этой дисциплины, поскольку именно здесь организация либо становится согласованной, либо просто удобной.

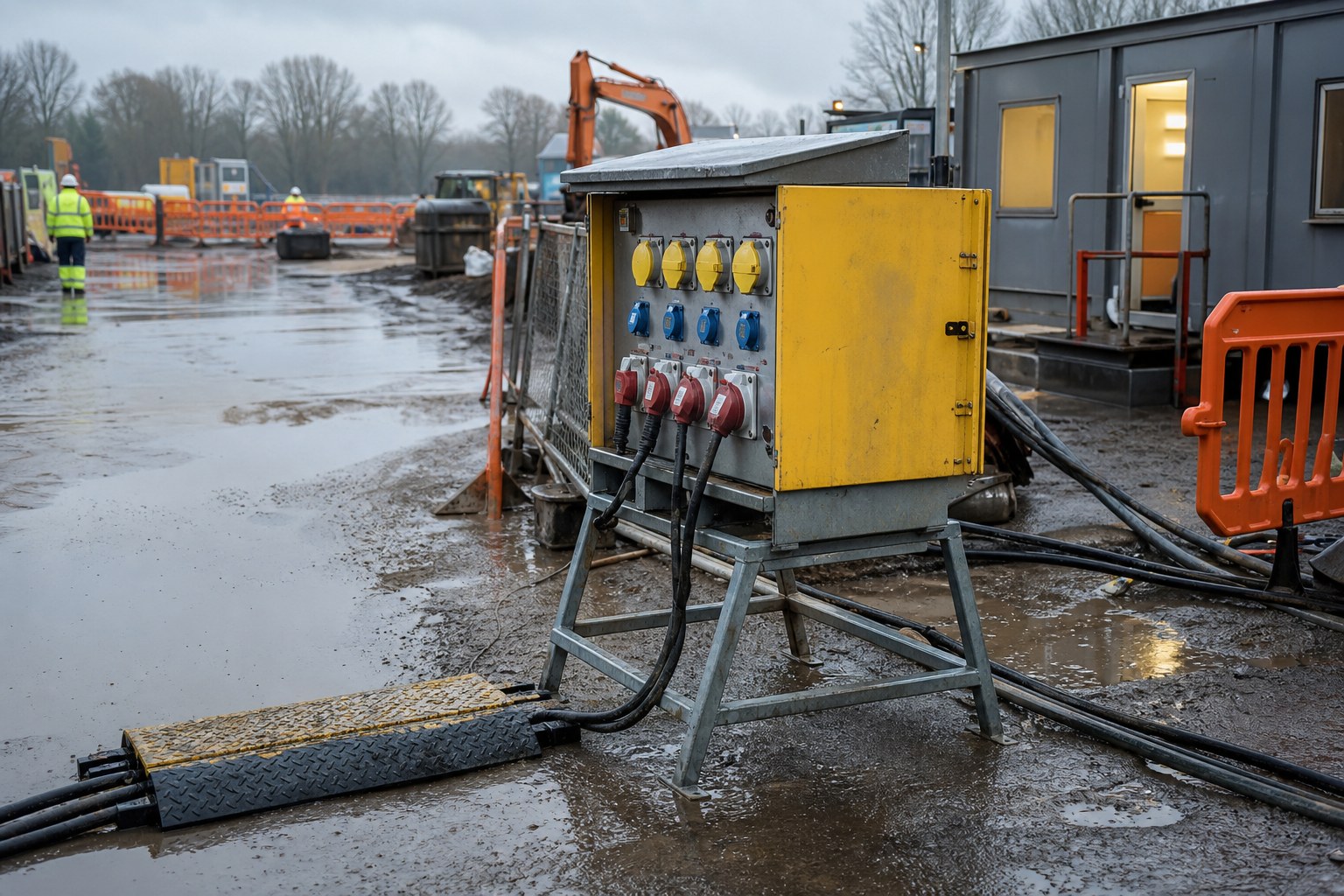

Распределительный щит на объекте — это точка, где электроснабжение, поступающее по одному кабелю, разделяется на несколько цепей, обслуживающих домики, инструменты и временное освещение.

Как устроена многоуровневая схема распределительного щита сайта.

Работоспособная структура предполагает четкую иерархию, и на каждом уровне определена конкретная задача.

Пункт входящего снабжения

В местах ввода электроэнергии на объекте должны быть предусмотрены изоляция, учет и защита, соответствующие схеме электроснабжения, согласованной с оператором сети.

Главная плата

В этом случае система электроснабжения разделена на небольшое количество магистральных цепей, питающих рабочие зоны объекта.

Зональные табло

Размещаются непосредственно там, где ведутся работы, чтобы сократить длинные соединительные участки и сохранить разумную длину трасс.

Финальные круги

Индивидуальные розетки и приборы, каждая из которых защищена таким образом, чтобы неисправность в одной из них не привела к отключению электропитания на остальной части объекта.

Выделение и маркировка

Каждый уровень должен иметь возможность быть изолированным и идентифицированным, включая цепи, добавленные на прошлой неделе.

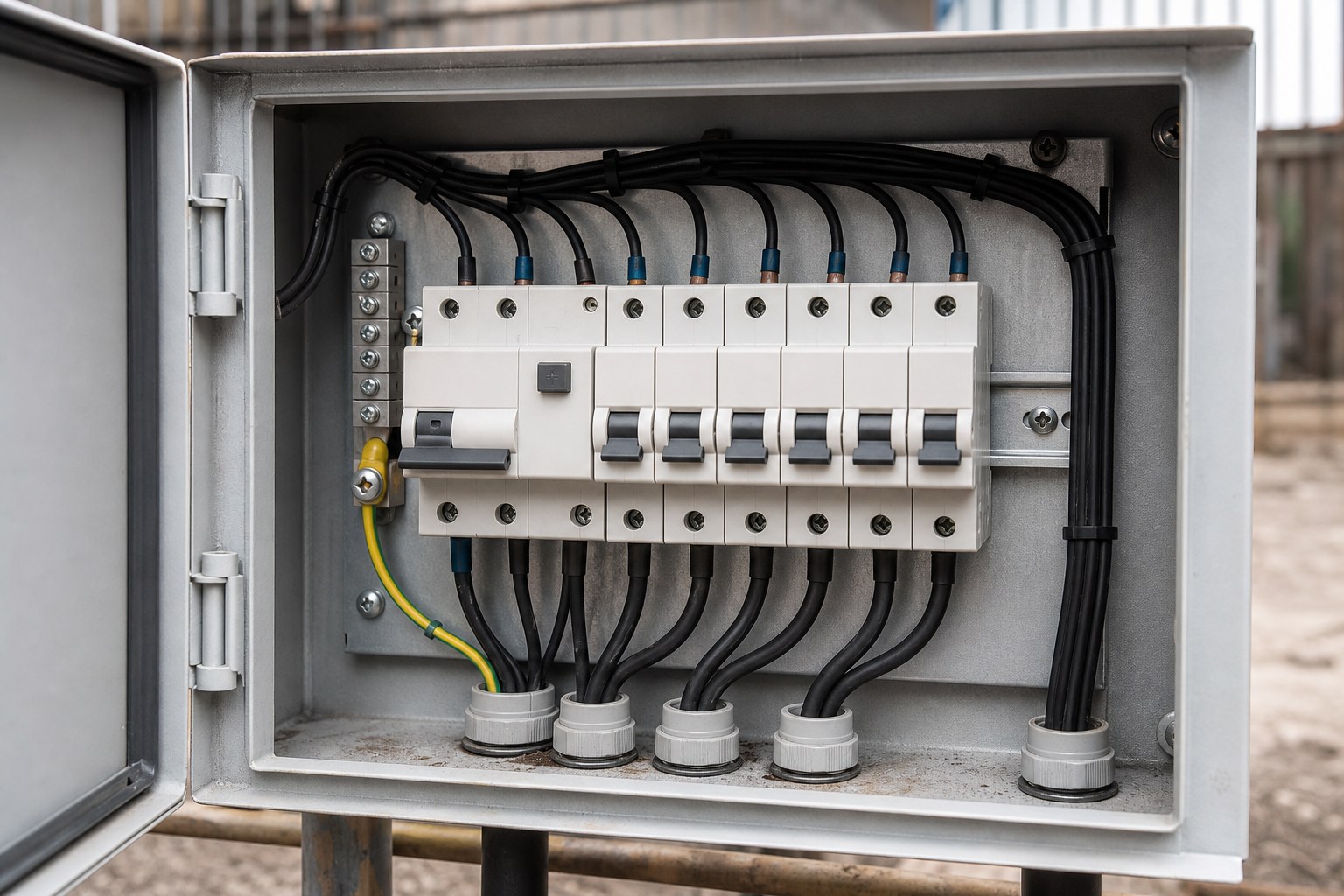

Защита от утечки тока на распределительном щите должна работать во влажных условиях, и именно в таких условиях ложные срабатывания заставляют людей обходить её.

Сравнение фиксированного и временного распределения

Принципы работы с электрическими системами одинаковы, но реальные условия эксплуатации различаются.

Вторая колонка не является упрощенной версией первой. Это другой набор условий, которые должно выдерживать оборудование.

Любой временный источник питания имеет расчетный срок службы, и кабели, распределительные щиты и средства защиты должны соответствовать продолжительности и условиям эксплуатации, для которых они взяты в аренду.

Защита от утечки на землю и причины срабатывания

Защита от утечки на землю предназначена для отключения цепи, когда ток уходит по непредусмотренному пути. На влажных участках небольшие токи утечки являются нормой, и именно поэтому настройка представляет собой баланс, а не фиксированное решение.

Когда автоматический выключатель срабатывает неоднократно, обычно на месте происшествия предлагают переместить инструмент, заменить плату или увеличить номинальные параметры. Решение проблемы начинается с измерения тока утечки в цепи, которая выключается.

Обычно источниками являются длинные соединительные элементы, влажные разъемы и поврежденные оболочки. Также к этому приводит инструмент с неисправным двигателем, а также соединение, которое было заклеено лентой вместо ремонта.

В результате проектирования цепи должны быть достаточно короткими и достаточно разнесенными, чтобы локализовать неисправность, так что один инструмент не сможет вывести из строя весь участок.

Кабель, проложенный по вертикали, подвергается нагрузкам, которым не подвергается стационарный кабель, поэтому его оболочка и защита от натяжения имеют такое же важное значение, как и номинальный ток.

Выбор кабеля вдоль временного маршрута

Пять факторов, определяющих срок службы временного кабеля в реальных условиях.

• Оболочка, устойчивая к истиранию, поскольку кабель будет не прокладываться, а тянуть.
• В каждом разъеме и каждом соединении предусмотрена защита от натяжения, поэтому проводник не несет нагрузку.
• Проверка падения напряжения на длинных участках электросети, особенно там, где длина участка увеличивается каждую неделю.
• Кабель, подходящий для использования во влажных помещениях, с разъемами, обеспечивающими такую ​​же защиту, как и сам кабель.
• Механическая защита на переездах, где транспортные средства проезжают над проезжей частью, а не объезжают её.

Каждый из этих случаев — это решение, принятое на основе отбора. Ни один из них нельзя компенсировать впоследствии одним лишь тщательным обращением.

На строительной площадке еженедельно происходит смена цепей, и распределительный щит, на котором указаны все изменения, можно осмотреть без догадок.

Сайт, который спотыкался каждое дождливое утро

Ситуация: Подрядчик по земляным работам обнаружил, что часть участка почти каждое утро после дождя остаётся без электричества. Электроэнергия по длинному временному кабелю подавалась в два домика и к группе рабочих.

Вывод: утечка не была вызвана какой-то одной серьезной неисправностью. Влажный соединитель в средней точке соединения, кабель, лежащий в луже, и инструмент с изношенной изоляцией — каждый из них вносил небольшой вклад, и вместе их было достаточно, чтобы сработала защита.

Решение: Цепь была разделена таким образом, чтобы у каждого домика было собственное электропитание, промежуточный соединитель был заменен, а кабель проложен на кабельных опорах, защищенных от стоячей воды. Неисправный инструмент был изъят для ремонта.

Результат: Срабатывание защиты прекращено. Измеренная утечка в каждой новой цепи была достаточно низкой, чтобы срабатывание защиты при неисправности одного инструмента не приводило к отключению питания остальной части помещения.

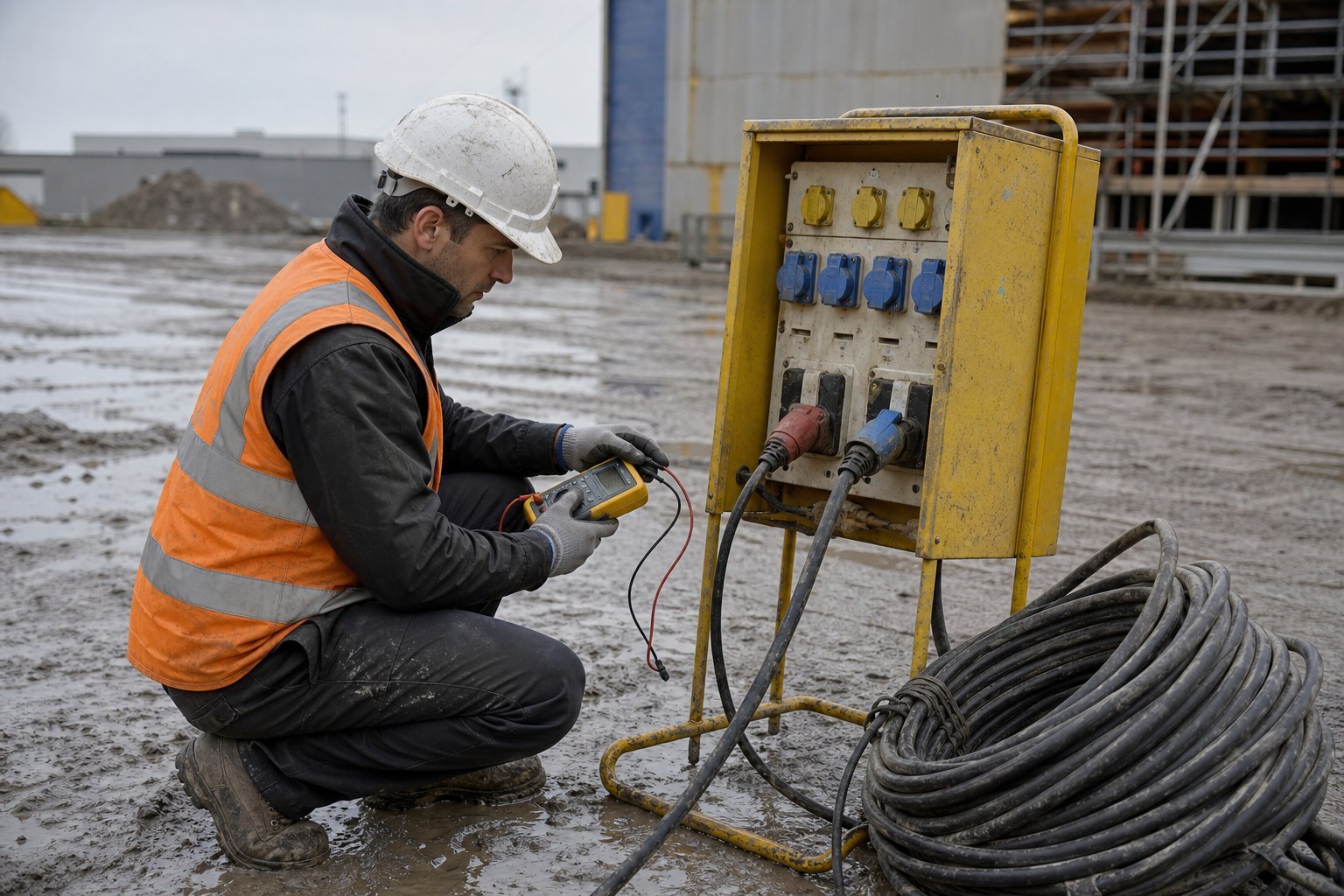

Контрольные и испытательные точки в течение периода аренды

Временное оборудование требует более частой проверки, чем стационарное, и проверки проводятся быстро, если система организована должным образом.

Интервалы устанавливаются собственными механизмами управления сайтом, и ценность проверки полностью зависит от того, будет ли она зарегистрирована.

Воздействие на окружающую среду, вода и реалии строительной площадки

Оборудование, предназначенное для работы на открытом воздухе, не обязательно предназначено для строительной площадки. Разница заключается в ударах, грязи и в том, что кабель будут перемещать люди, которые заняты чем-то другим.

Доски должны стоять на устойчивом основании, вдали от транспортных путей и выше уровня, до которого доходит вода в самую суровую неделю зимы. Кабель должен проходить через транспортные пути в каналах или пандусах, а не под незакрепленными досками.

Соединительные элементы — самое слабое место в любой временной конструкции. Кроме того, именно их чаще всего оставляют на полу, поэтому выбор соединителя — это решение, зависящее от того, как будет эксплуатироваться установка, а не только от её электрических характеристик.

Что должно быть указано на каждой информационной панели объекта?

Четыре этикетки и одна папка превращают временную конструкцию в нечто, что можно обслуживать и проверять.

Идентификация цепи

Каждая розетка обозначена номером цепи, к которой она относится; информация обновляется при изменении схемы подключения, а не по завершении проекта.

Информация о защите

Укажите номинальные характеристики и тип каждого защитного устройства, включая датчики утечки на землю, на каждом уровне, где они установлены.

Протокол проверки

Дата, результаты и предпринятые действия хранятся вместе с доской, чтобы она транспортировалась вместе с оборудованием.

Контакт и ответственность

Укажите имя лица, ответственного за поставку, чтобы в вопросе о цепи был указан конкретный владелец.

Планирование снабжения до прибытия домиков

Пять вопросов, на которые гораздо дешевле ответить на бумаге, чем на месте.

• Где будет расположен основной водозаборный пункт, и кто будет контролировать этот пункт на протяжении всего проекта?
• Сколько уровней распространения действительно необходимо сайту, учитывая его размер и структуру?
• Какова максимальная длина участка до самой дальней рабочей зоны, и как это влияет на падение напряжения?
• Какие нагрузки достаточно чувствительны, чтобы им не следовало делить энергоснабжение с тяжелой техникой?
• Как изменится расположение элементов по мере продвижения работы, и кто будет обновлять подписи?

Такое планирование временной поставки не приводит к увеличению затрат. Просто проектирование осуществляется до начала сборки.

Подробности запроса коммерческого предложения на распределительный щит для объекта.

Эти детали позволяют одновременно проверить временное расположение элементов, кабель и защиту, прежде чем заказывать платы.

• суммарная подключенная нагрузка и наибольшая отдельная нагрузка на объекте
• Схема электропитания, напряжение и защита, обеспечиваемая на входе.
• количество уровней распределения и расстояние до каждой рабочей зоны
• наибольшая длина конечной цепи и инструменты, которые она обслуживает
• условия окружающей среды, включая воду, грязь и движение транспортных средств.
• Тип кабеля, используемый для прокладки кабелей, и применяемые разъемы.
• Схема заземления и требования к защитному проводнику
• На месте ожидается проведение осмотра, маркировки и ведение документации.

Технические стандарты, такие как IEC 60502 , IEC 60228 и IEC 60332, могут согласовывать терминологию, касающуюся конструкции кабеля и испытаний. Однако окончательное решение по системе по-прежнему принимается на основе утвержденной проектной спецификации, применимых местных правил и решений квалифицированного проектного органа.

Компания JINCHUIAN Cable Support предоставляет услуги по временному снабжению объектов и установке распределительных щитов.

Компания JINCHUAN Cable поставляет кабели для временных и постоянных линий электропередачи, в том числе кабели, выбранные с учетом износостойкости и устойчивости к влажным условиям.

Ознакомьтесь с ассортиментом кабелей и профилем производителя , затем отправьте данные о нагрузке и маршруте, чтобы можно было подобрать подходящий кабель для распределительного щита на объекте.

Определите уровни распределения и максимальный срок поставки до прибытия домиков, поскольку временный запас, который формируется импровизированным способом, сложнее сохранить и сложнее проверить.

Часто задаваемые вопросы

Для чего используется распределительный щит?

Система принимает один источник временного электроснабжения и разделяет его на цепи, обслуживающие кабины, инструменты и временное освещение на всех рабочих площадках объекта.

Почему на объекте так часто срабатывает защита от утечки тока?

Небольшие токи утечки от влажных разъемов, длинных кабельных трасс и изношенного оборудования суммируются, и вместе они могут привести к срабатыванию защиты.

Допустимо ли многократно сбрасывать срабатывание датчика?

Нет. Повторные срабатывания — это симптом. Необходимо измерить параметры цепи и найти причину, а не пытаться обойти защиту.

Какой кабель подходит для временных строительных работ?

Кабель с прочной оболочкой, устойчивой к истиранию и подходящей для использования во влажных условиях, с разъемами, обеспечивающими такую ​​же защиту, как и сам кабель.

Как часто следует проверять временное оборудование?

Интервал определяется собственными правилами управления объектом и условиями эксплуатации и обычно короче, чем для стационарных установок.

Имеет ли значение падение напряжения при временном источнике питания?

Да. Длина трасс на объекте увеличивается по мере продвижения работ, и трасса, которая была приемлема в первый месяц, может оказаться неприемлемой в девятый месяц.

Следует ли маркировать временные цепи?

Да. Маркировку следует обновлять по мере изменения расположения, иначе плату невозможно будет надежно проверить или изолировать.

А как насчет кабелей, пересекающих транспортные пути?

Они должны проходить через каналы или пандусы, поскольку незакрепленные доски и незащищенные кабели на транспортном маршруте являются известной причиной повреждений.

Может ли одна доска объявлений обслуживать весь сайт?

Это можно попробовать, но обычно это приводит к затяжным циклам, плохой различимости и единственной неисправности, которая отключает питание повсюду.
